VIVIENDA UNIFAMILIAR — TP2 DISEÑO I

Cruz
del Sur

Kevin Cabrera Profesores: Gabriel Ramundo · Leandro Rodríguez Barrio Cruz del Sur 446, San Vicente Circunscripción VII
Avance 0 %
Altura +0,00 m

Secuencia ilustrativa
01 — IMPLANTACIÓN Y VALUACIÓN DE MERCADO

Barrio Privado Cruz del Sur

Localización sobre el corredor Canning-San Vicente, características del masterplan desarrollado por INCO y valores de referencia relevados en plaza inmobiliaria.

RP 58, Km 14.5
San Vicente — CP 1865
312 Lotes
Masterplan INCO (2008)
USD 35k — 50k
Lote interno (~800 m²)
USD 85k — 105k
Lote laguna (~850 m²)

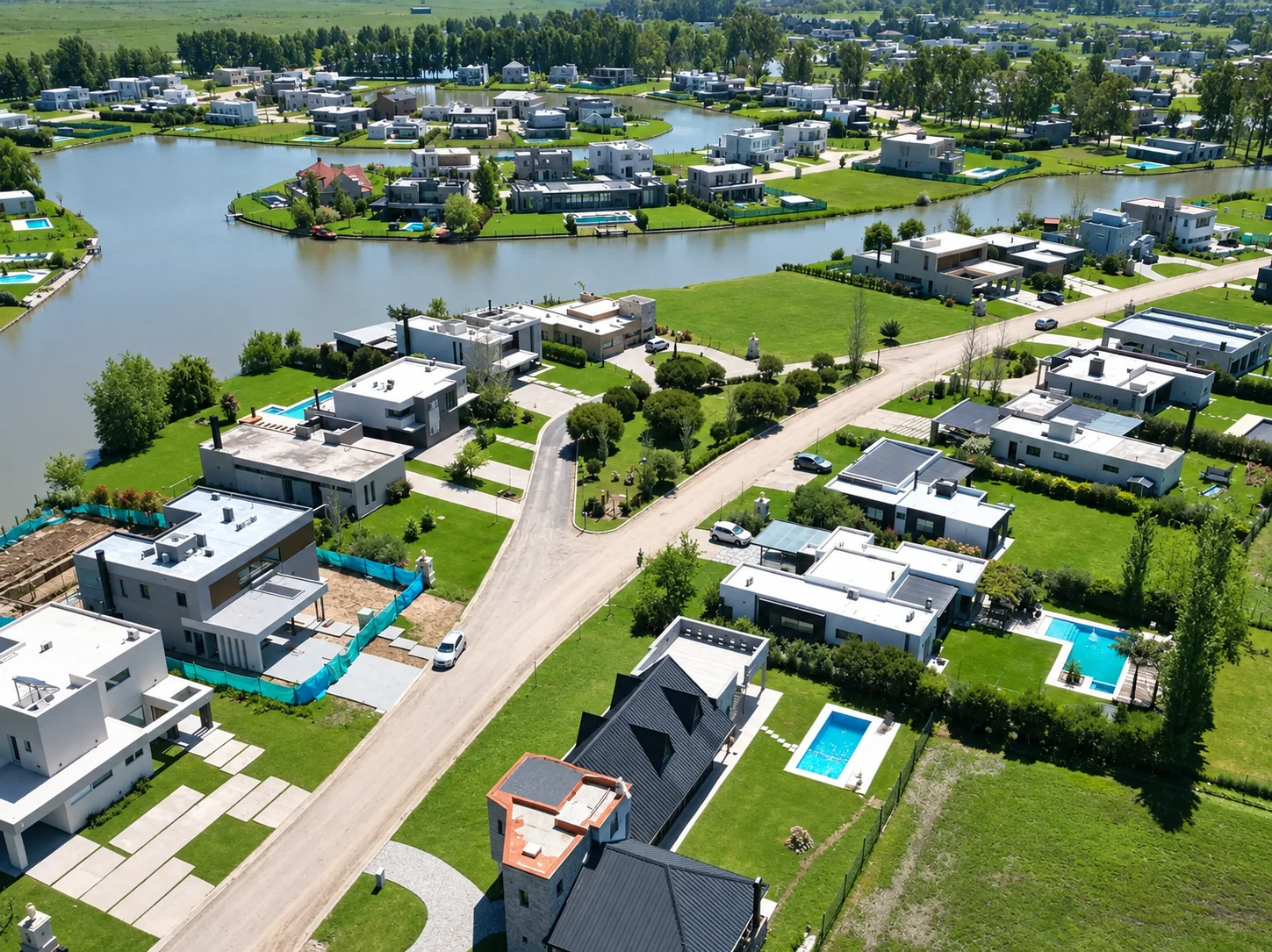

USD 35.000 — 48.000 Lote Interno Cruz del Sur

Lote Interno Estándar

SUPERFICIE MEDIA: 800 A 820 M²

Terrenos en cul-de-sac y bulevares internos forestados. Disponen de tendido subterráneo de agua corriente, cloacas, electricidad y gas natural.

Ver referencias en Mercado Libre ↗

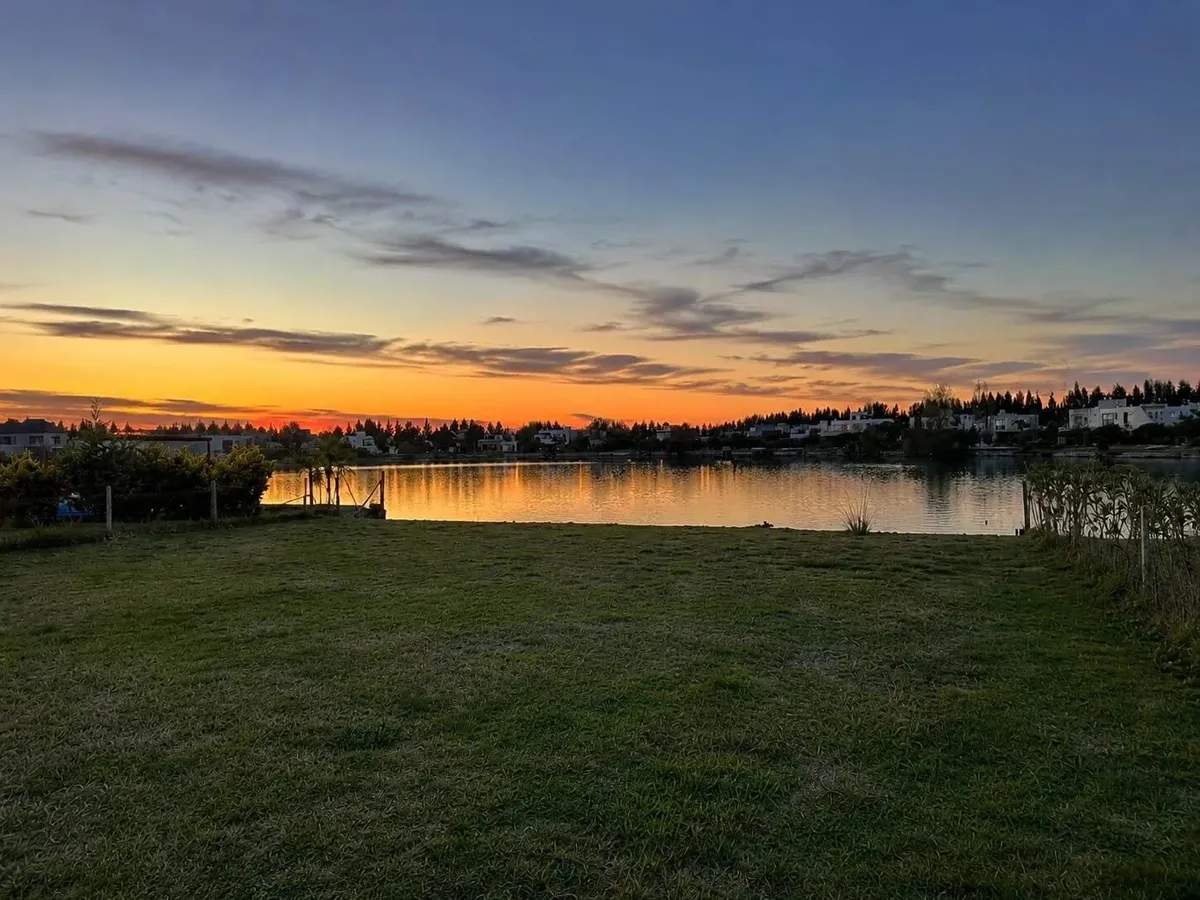

USD 85.000 — 105.000 Lote con Costa a Laguna Cruz del Sur

Lote Costa a Laguna

SUPERFICIE MEDIA: 830 A 860 M²

Lotes con acceso directo a la laguna central de 5 ha. Aptos para construcción de muelles privados y práctica de deportes acuáticos no motorizados.

Ver lotes al lago en Mercado Libre ↗

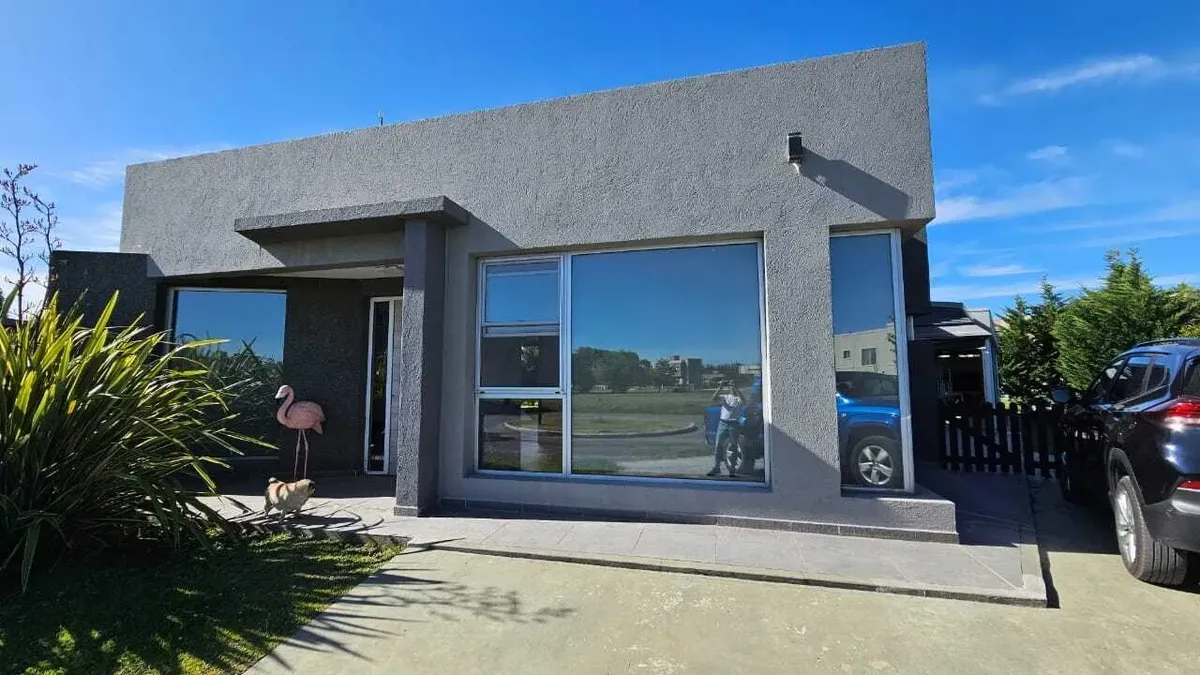

USD 175.000 — 260.000 Casa en Venta Cruz del Sur

Vivienda Unifamiliar

TIPOLOGÍA: 4 AMBIENTES (160 A 240 M²)

Construcciones contemporáneas con galería cubierta, suite principal y pileta, parámetros de escala y programa equiparables con el proyecto del TP2.

Ver casas en Mercado Libre ↗
02 — ADN DEL PROYECTO

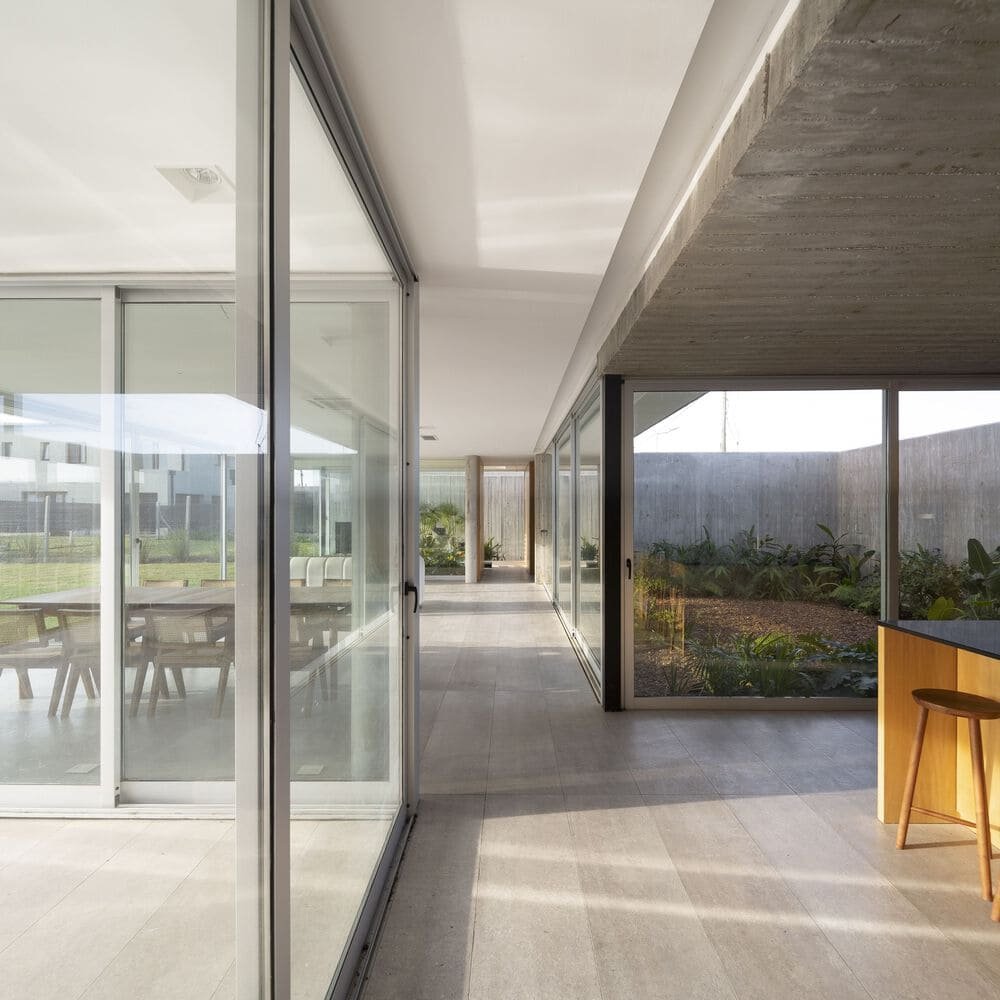

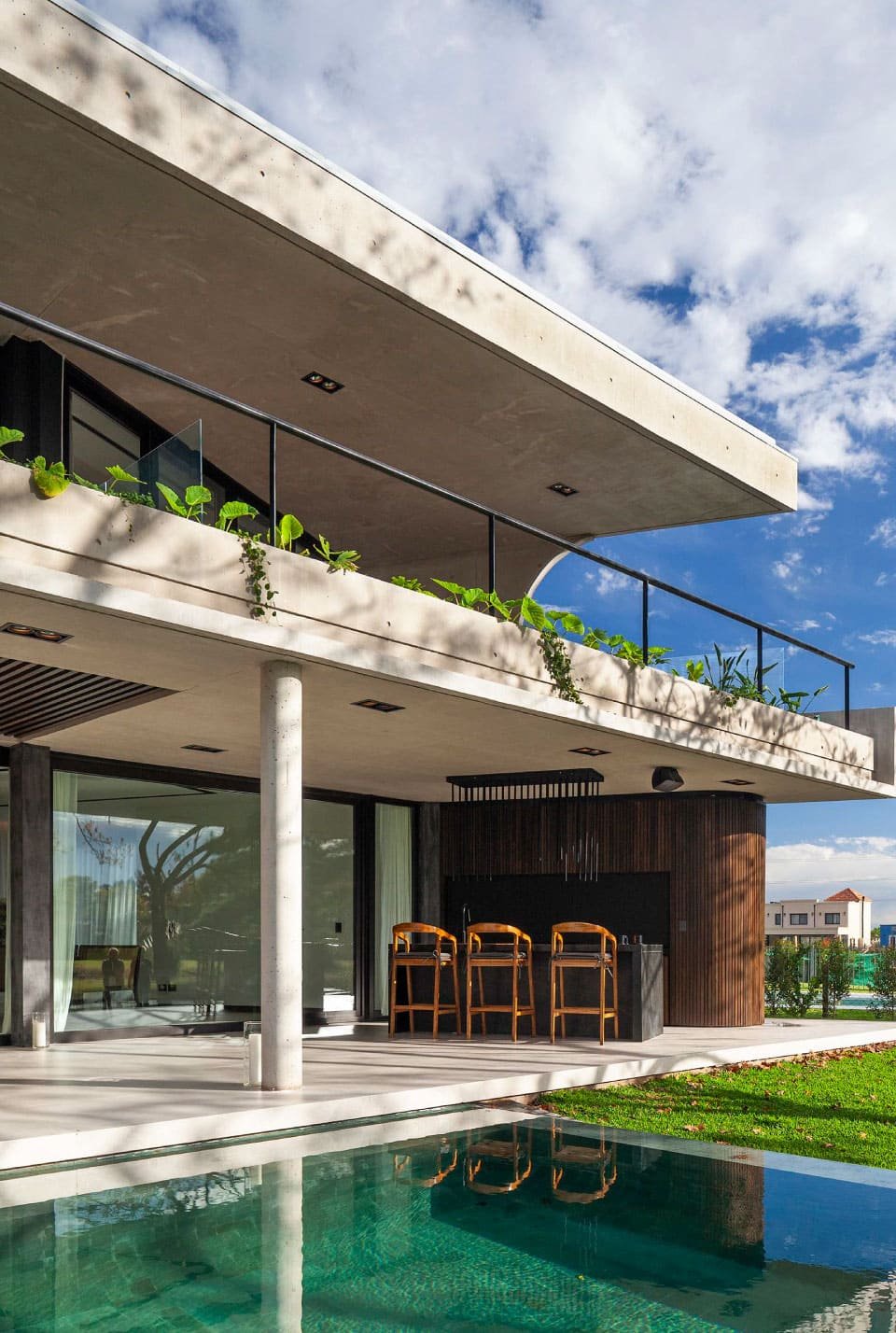

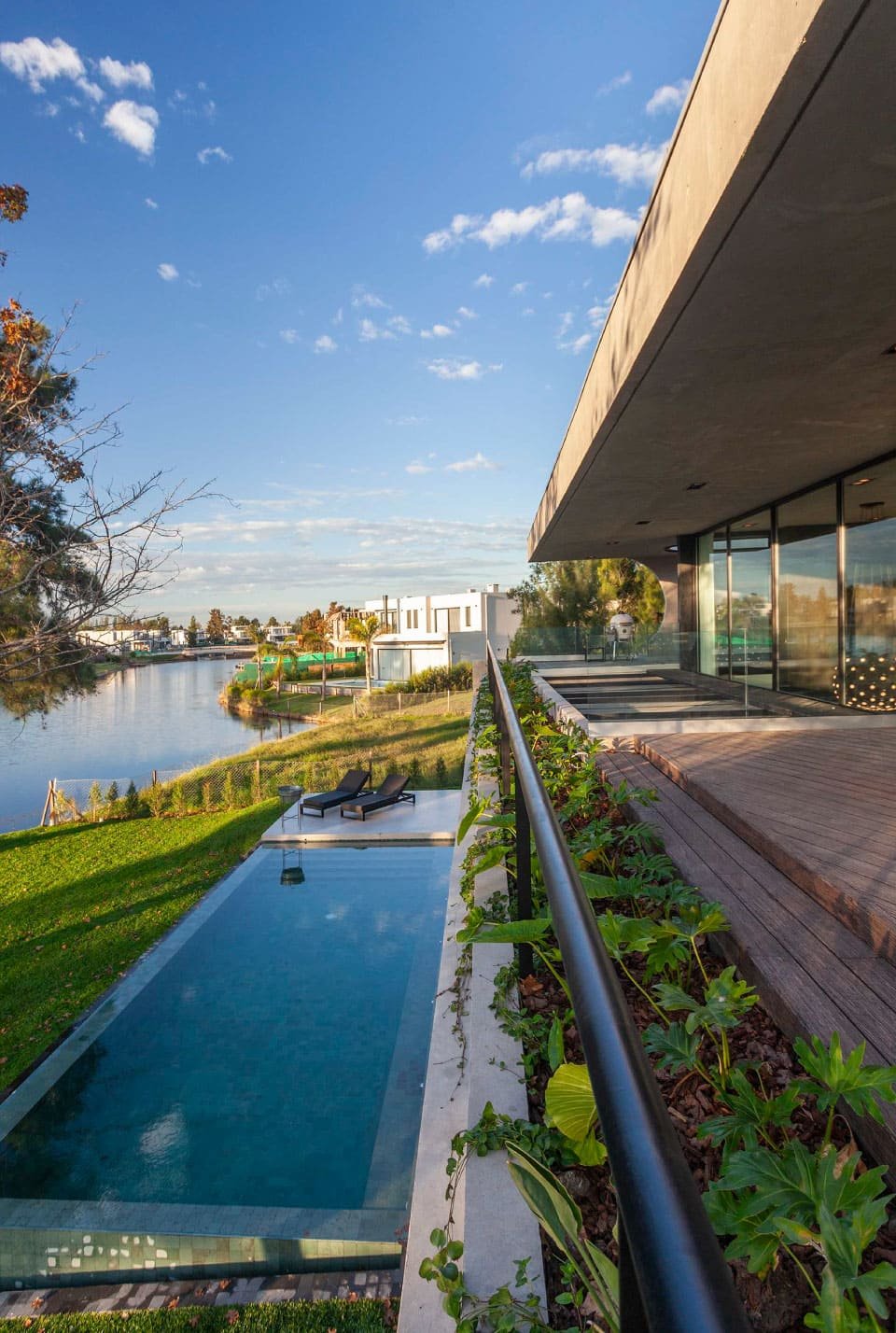

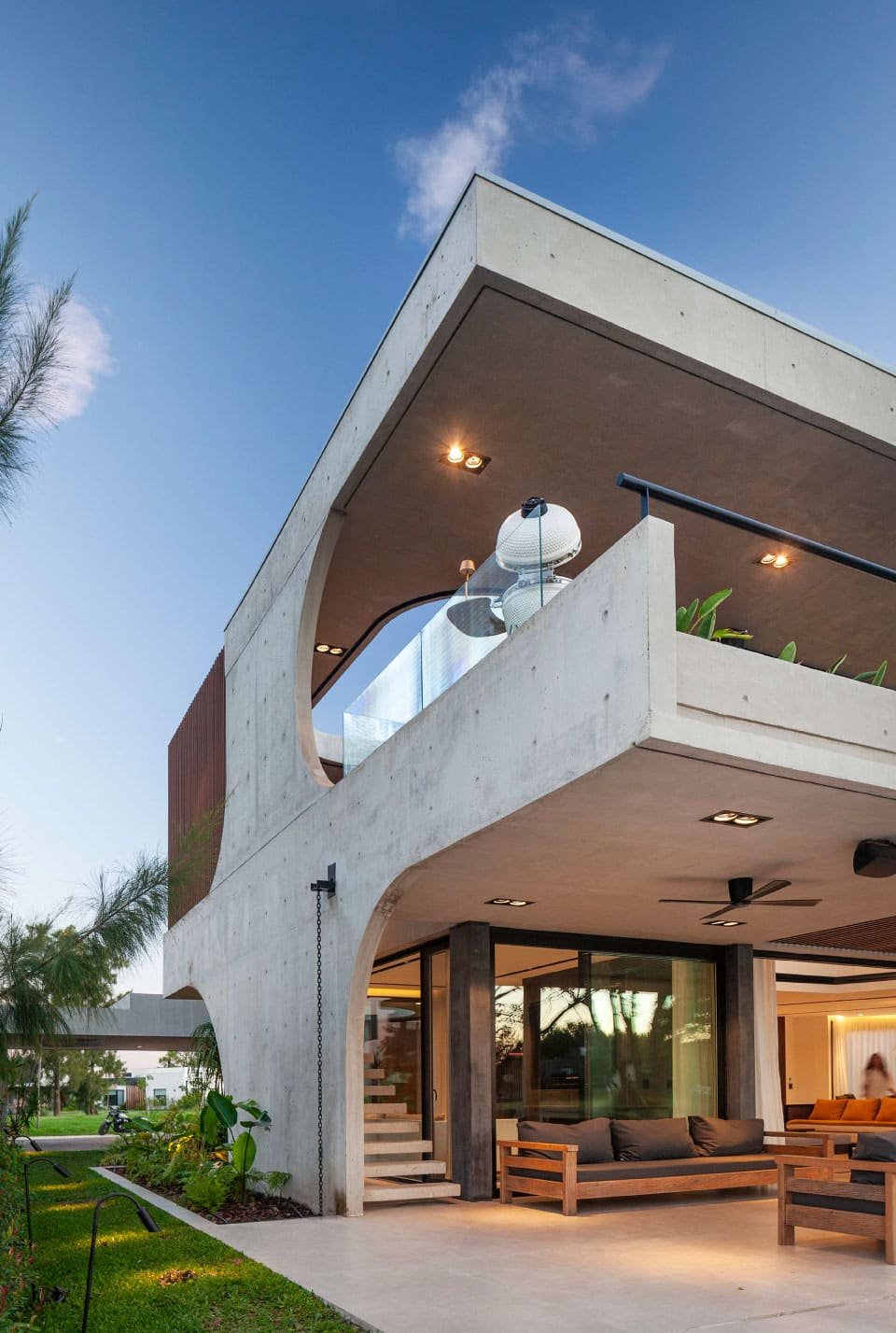

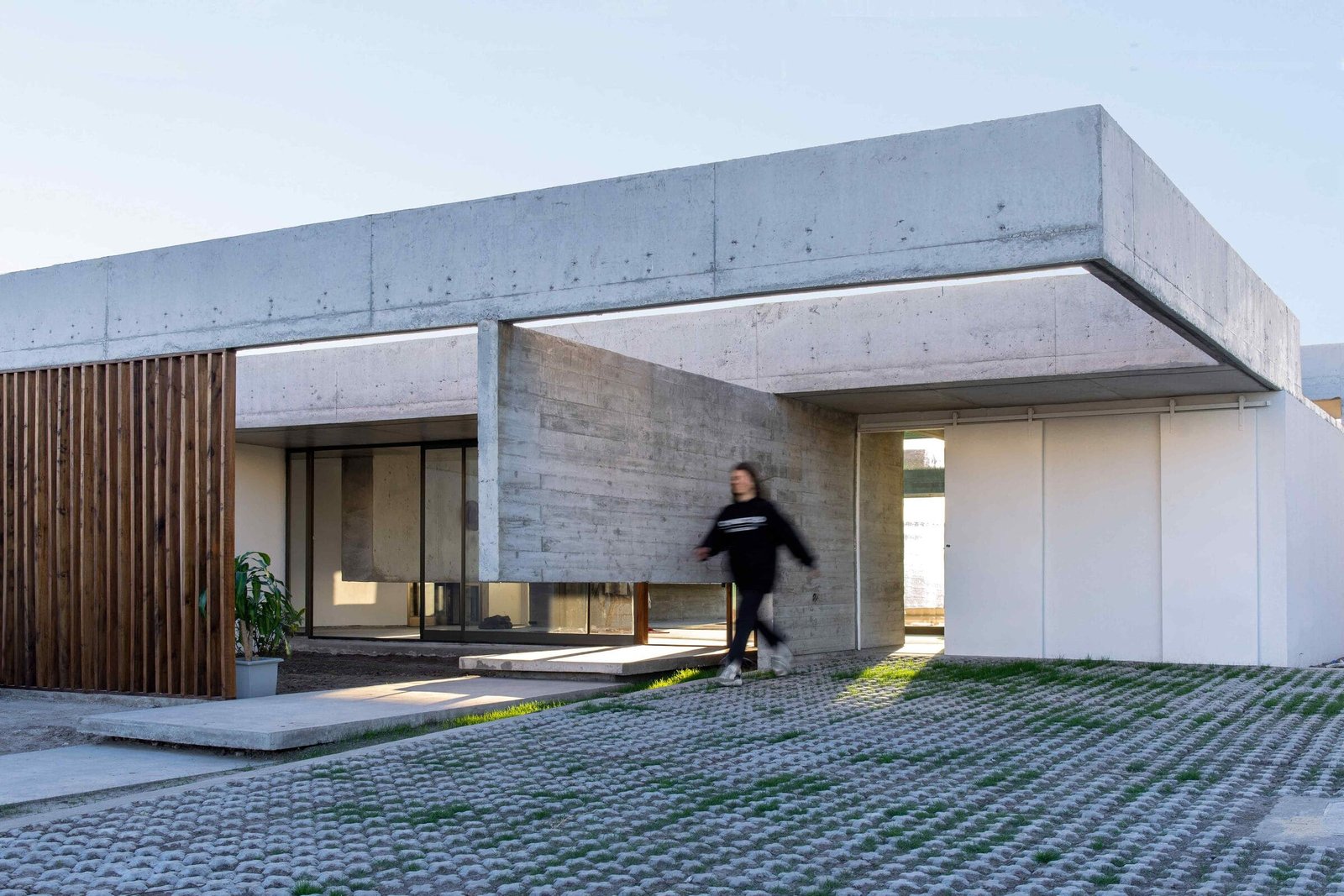

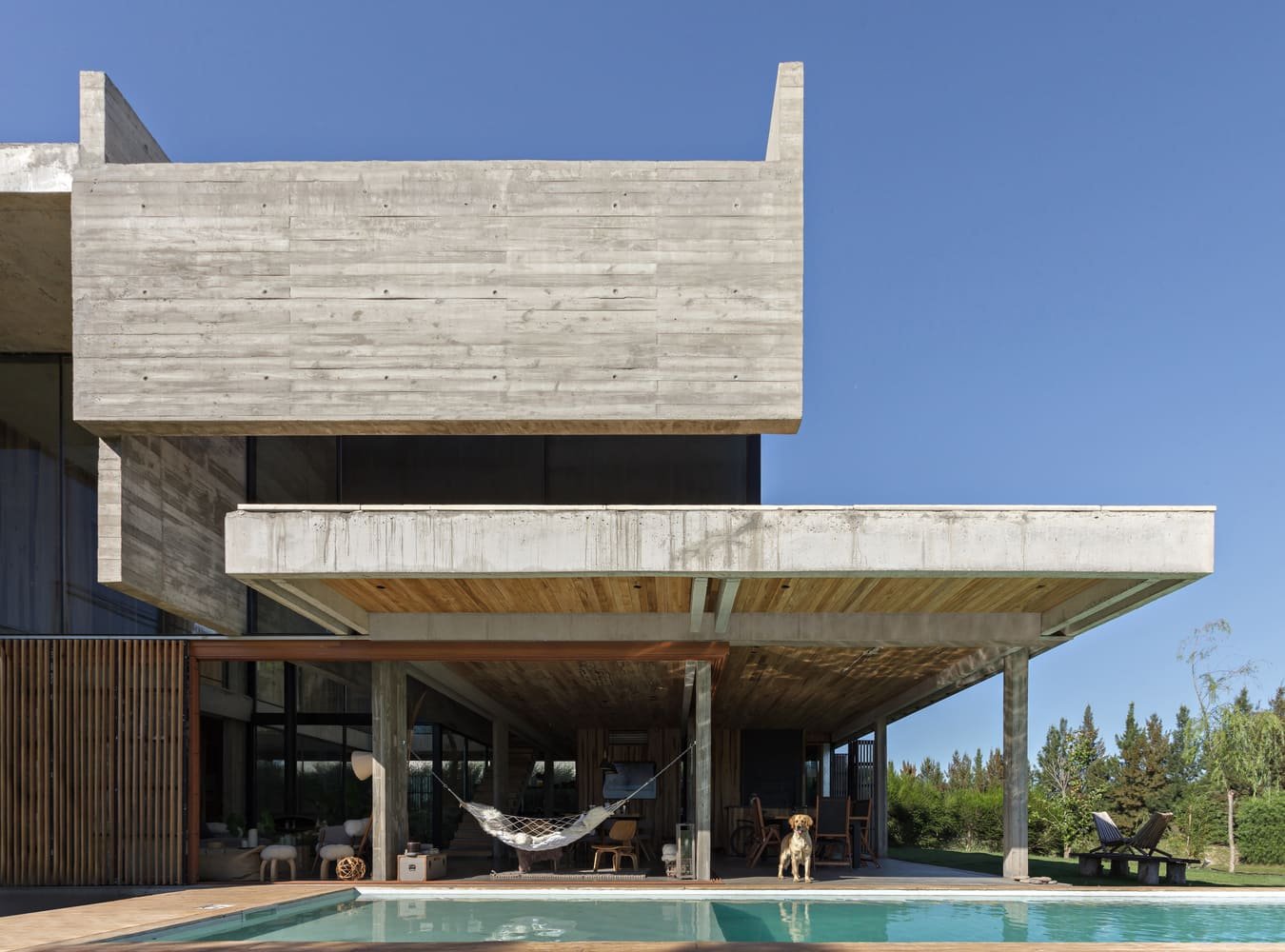

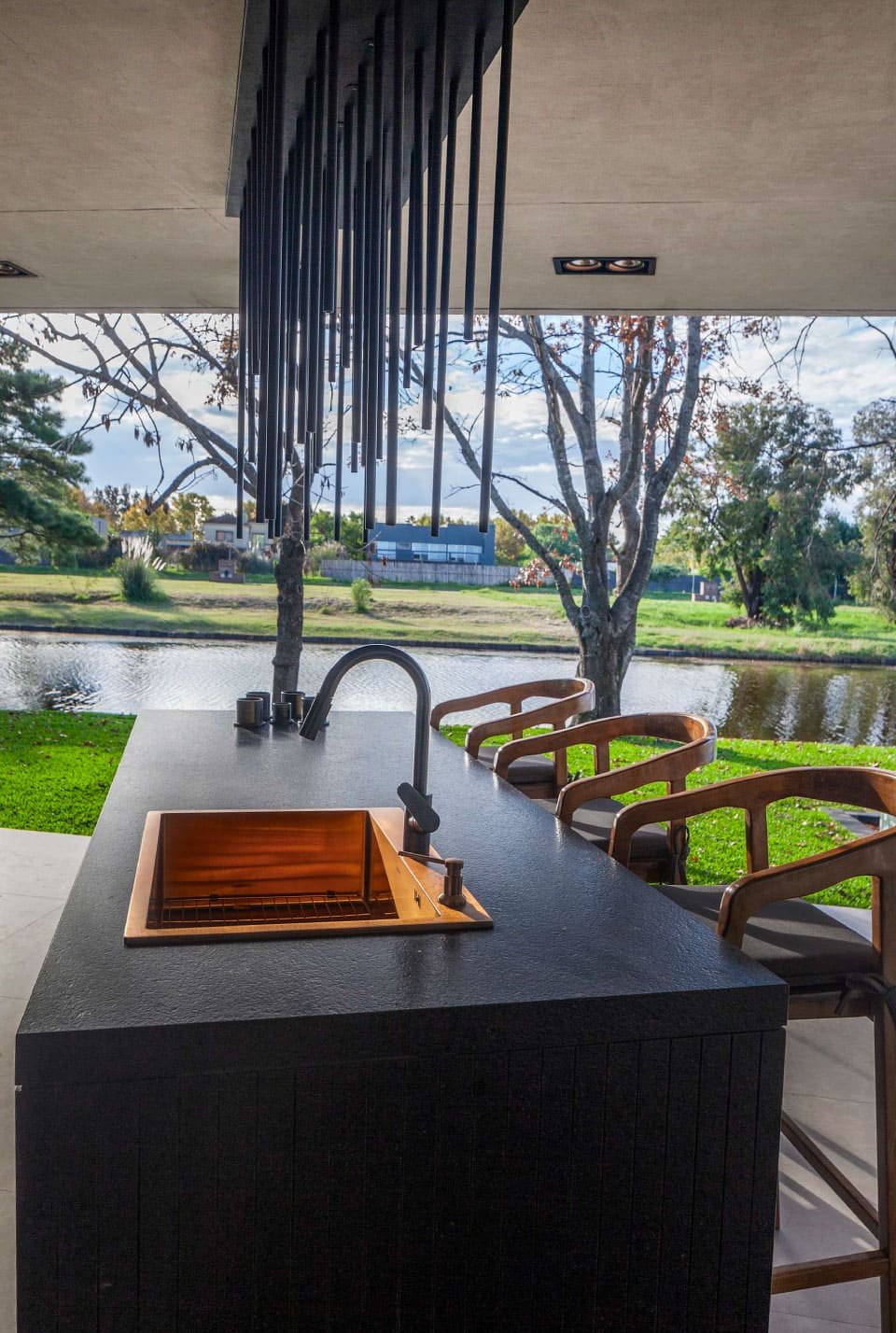

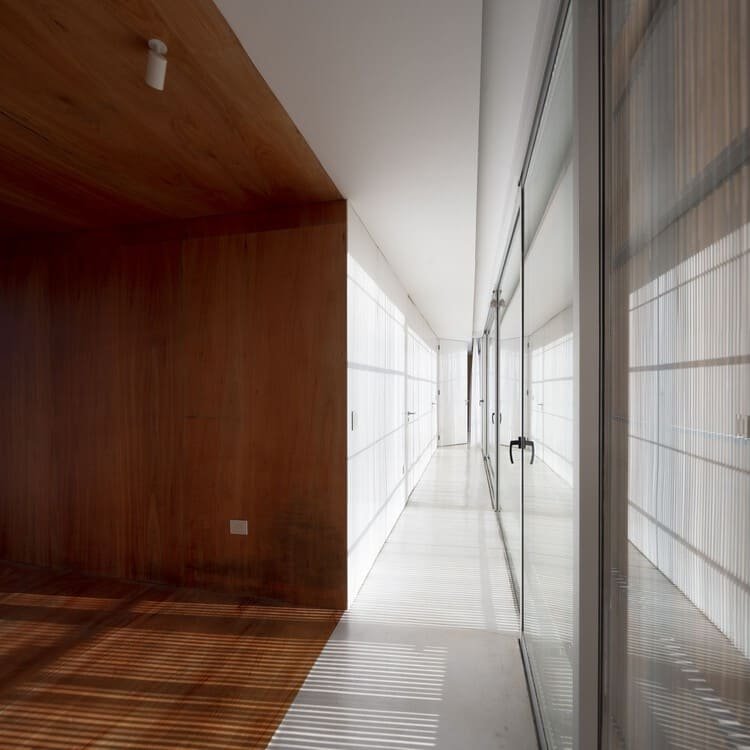

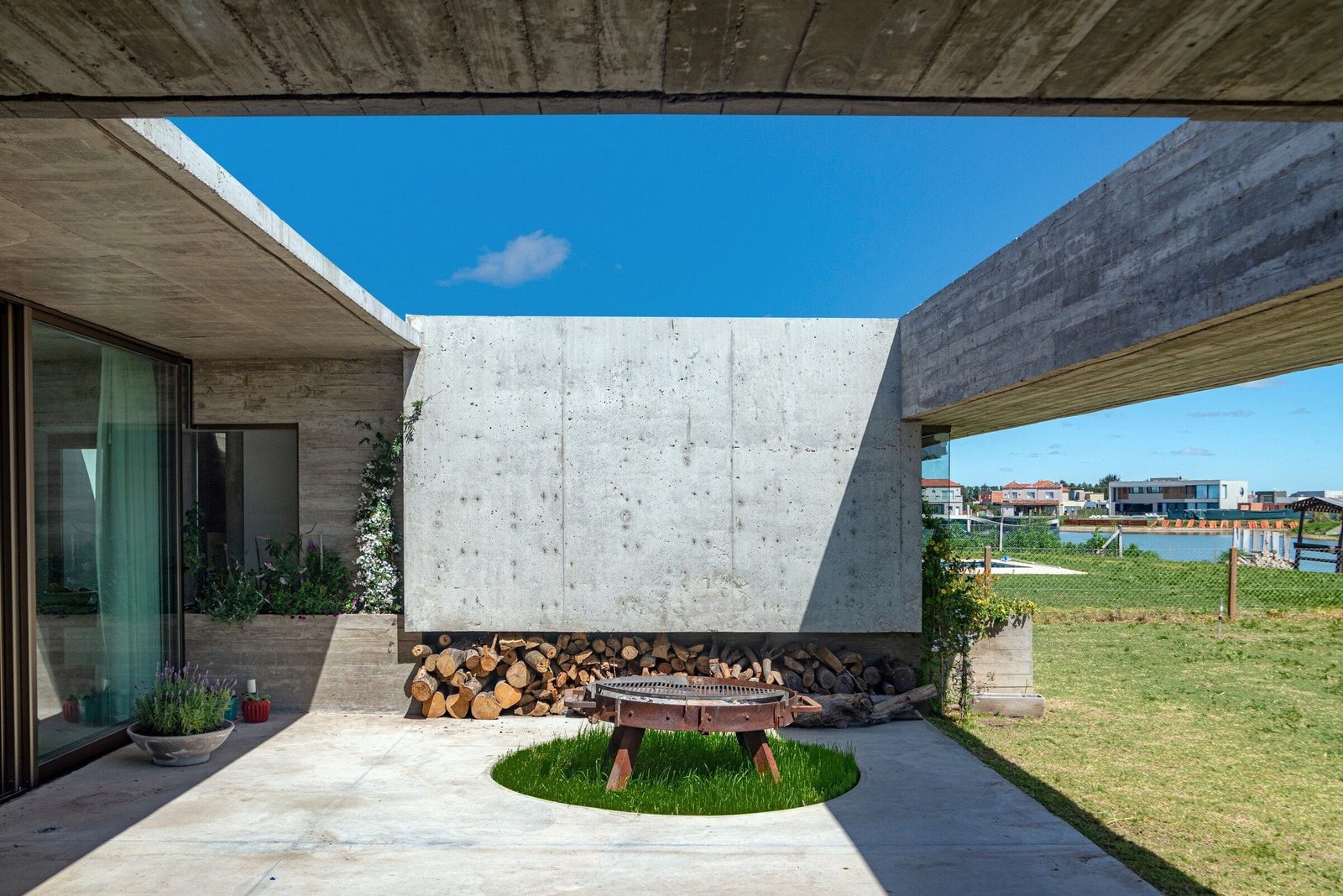

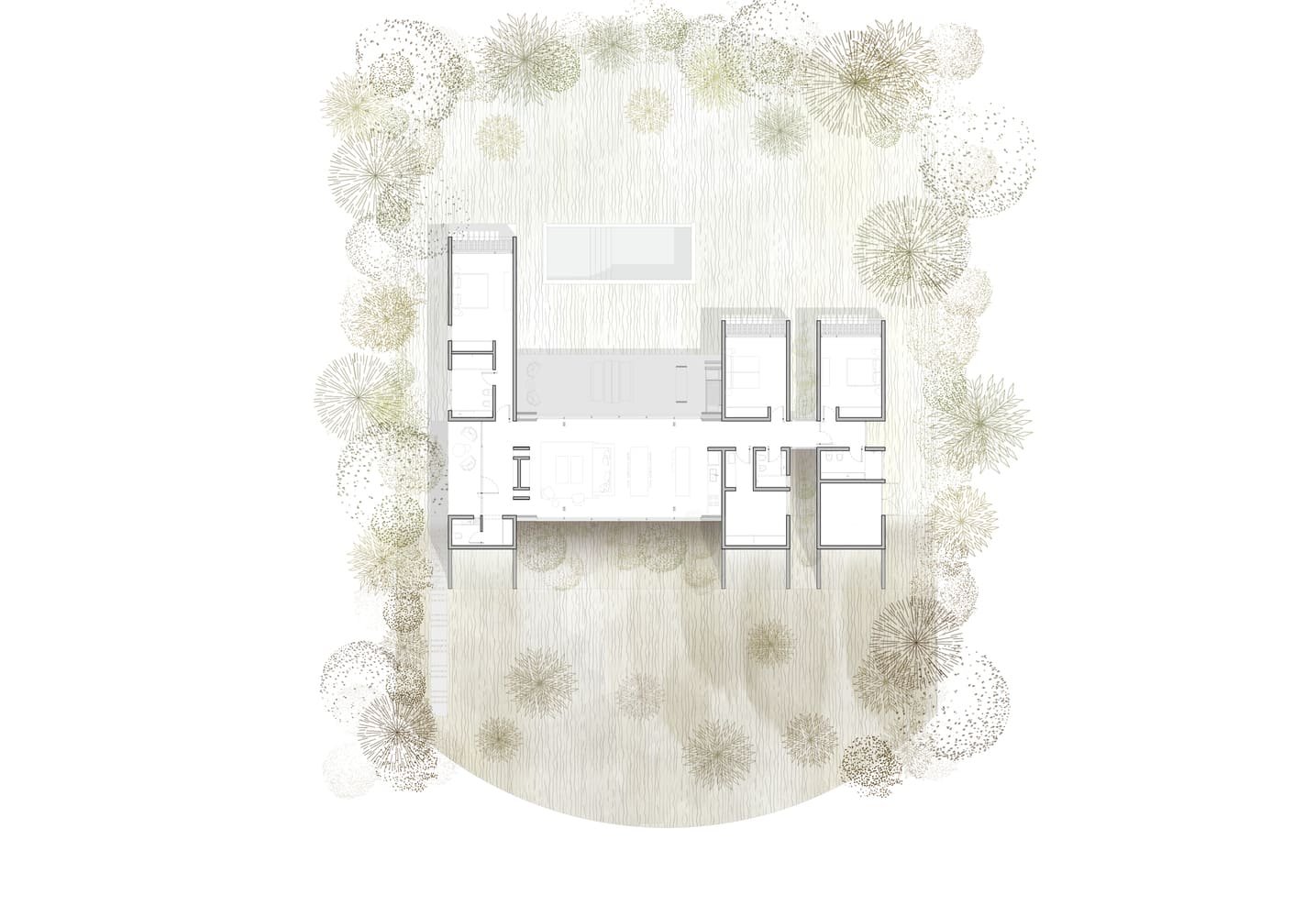

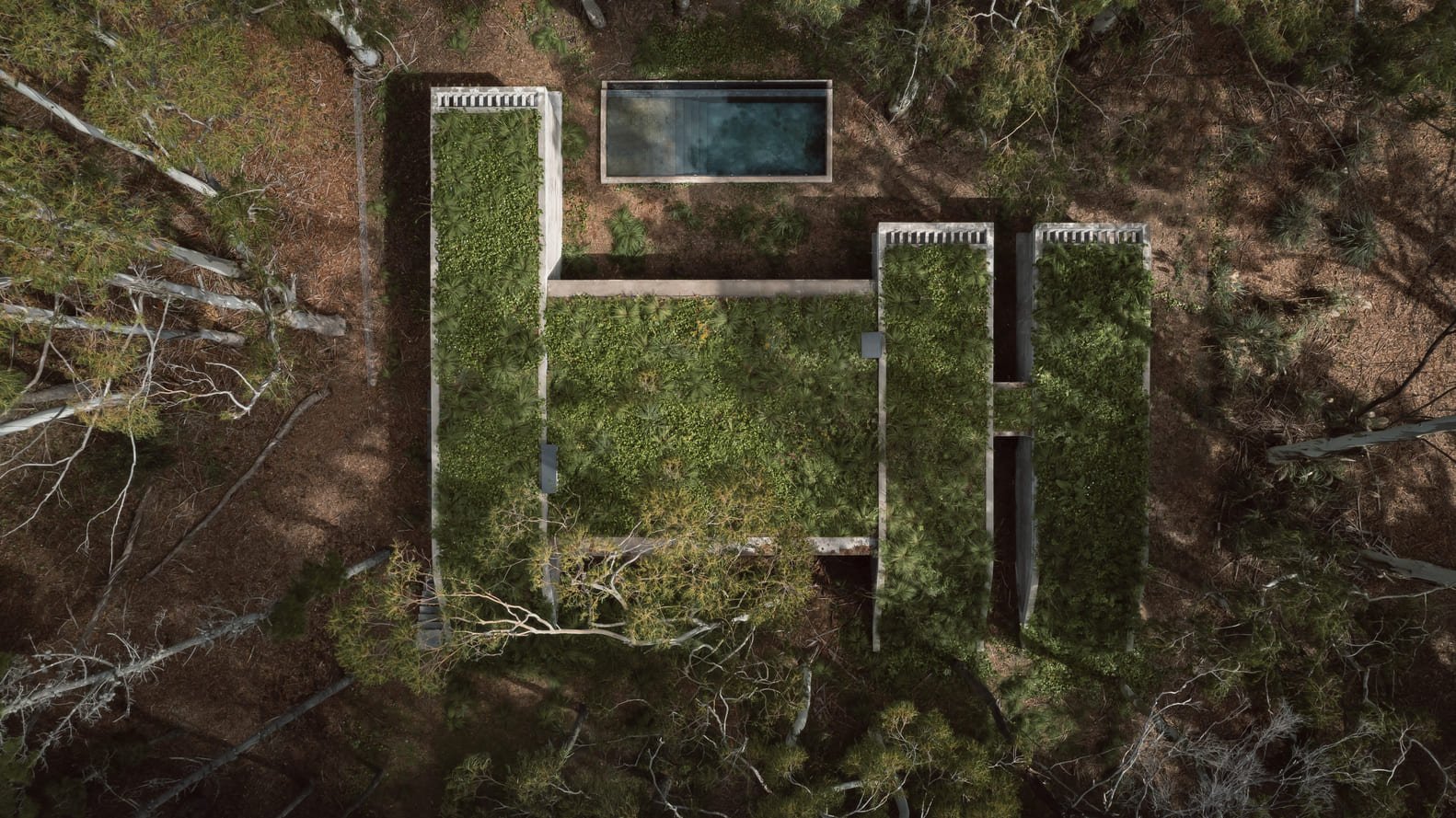

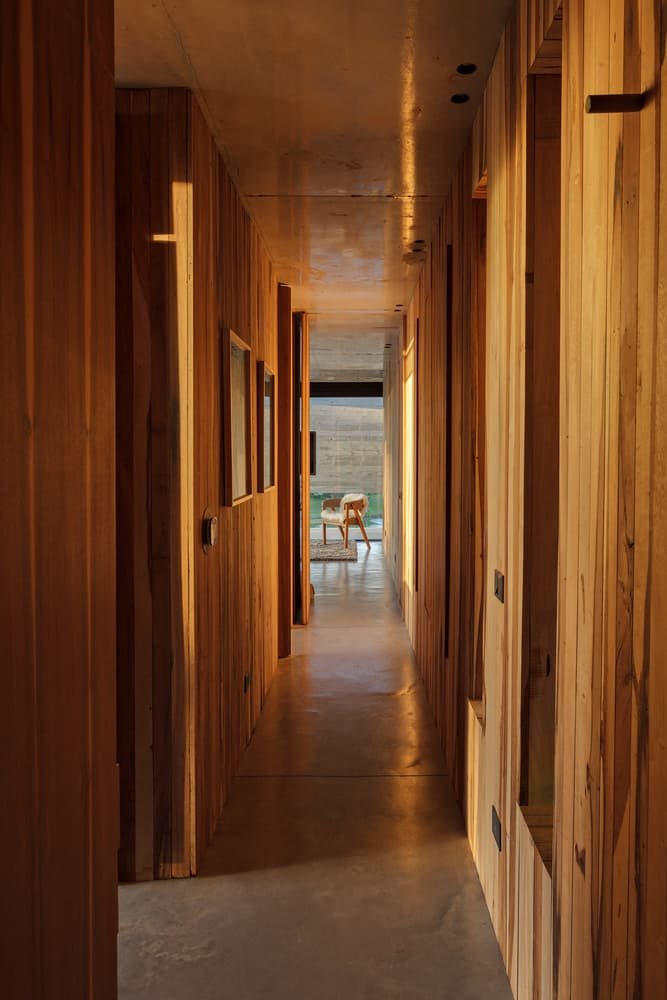

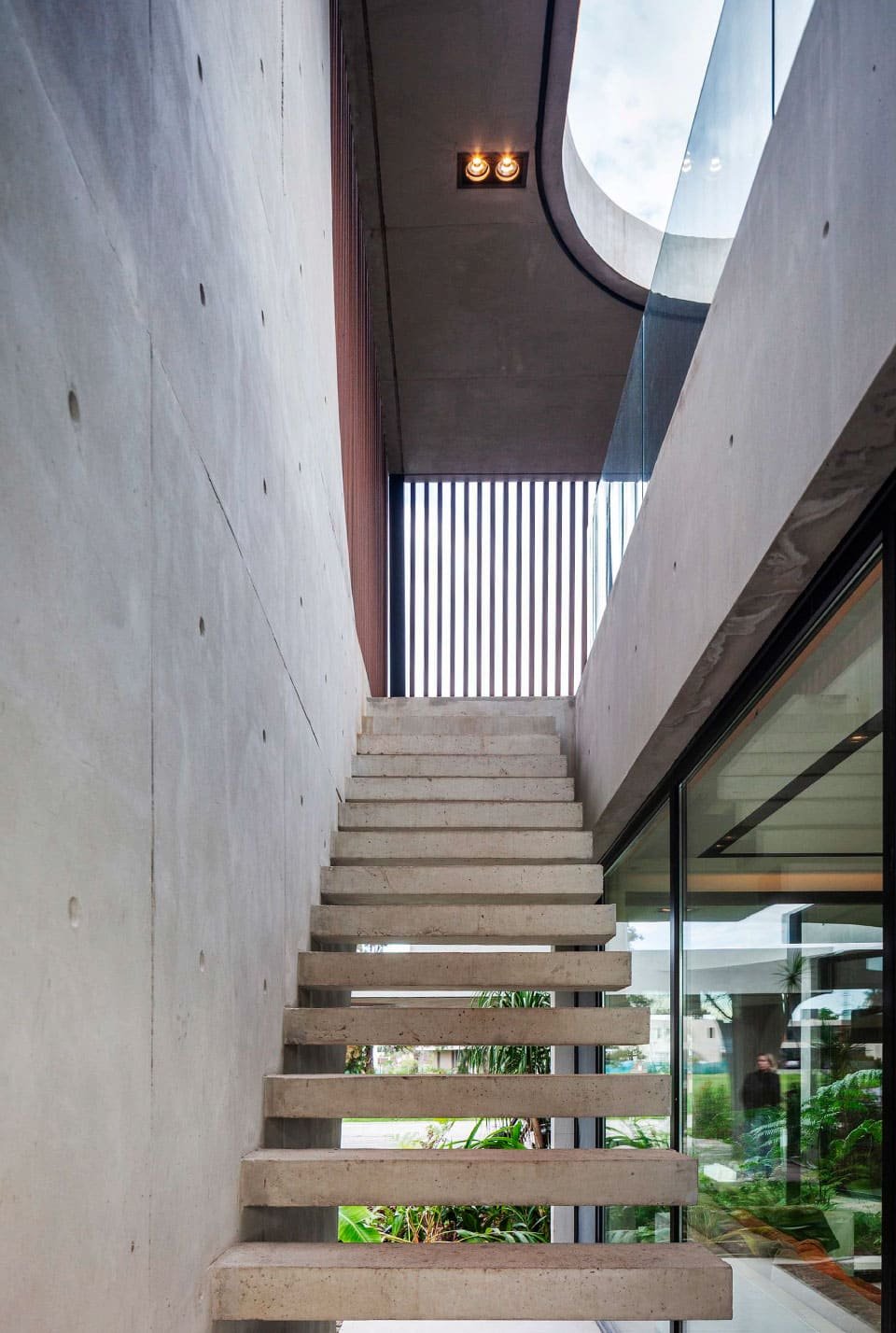

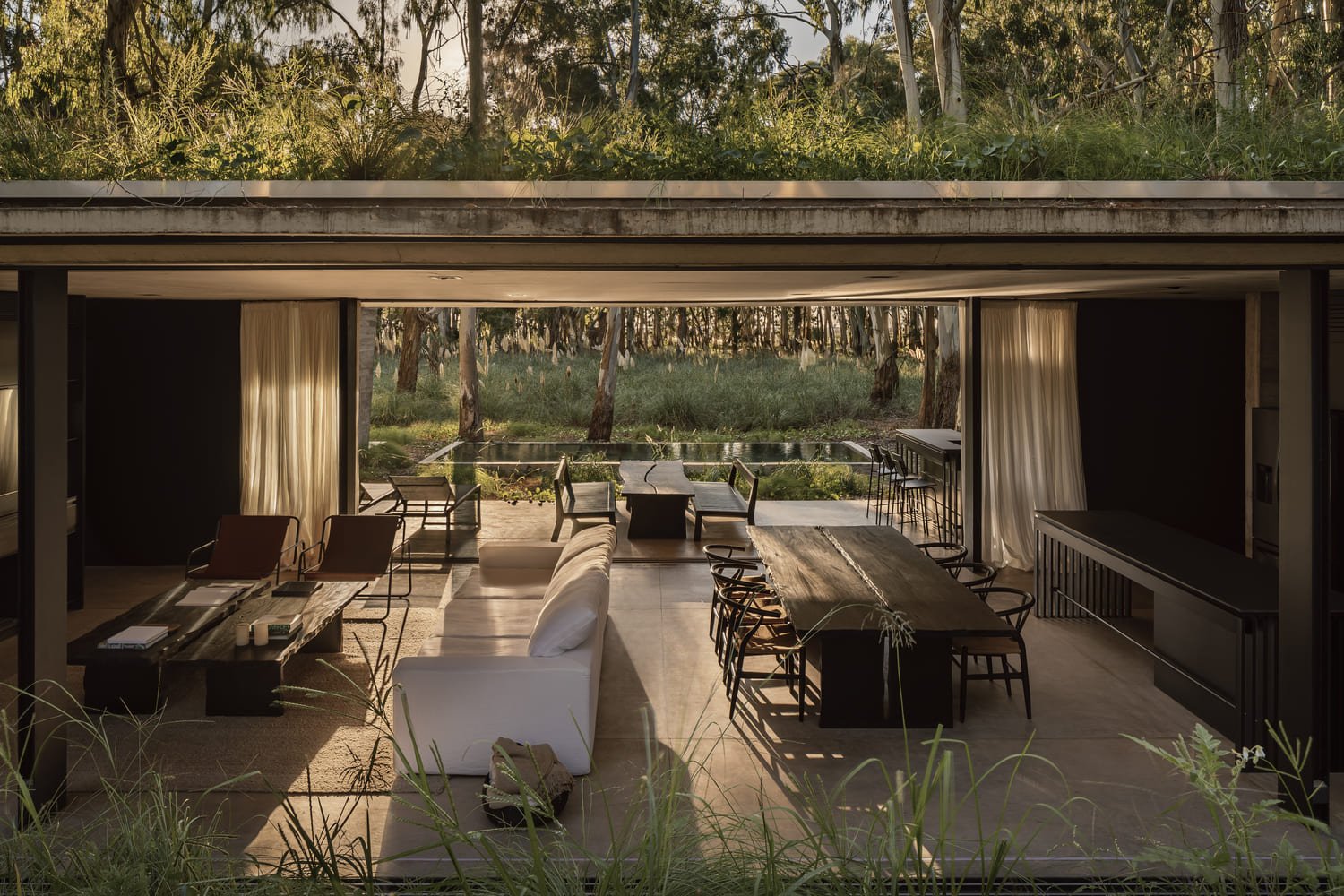

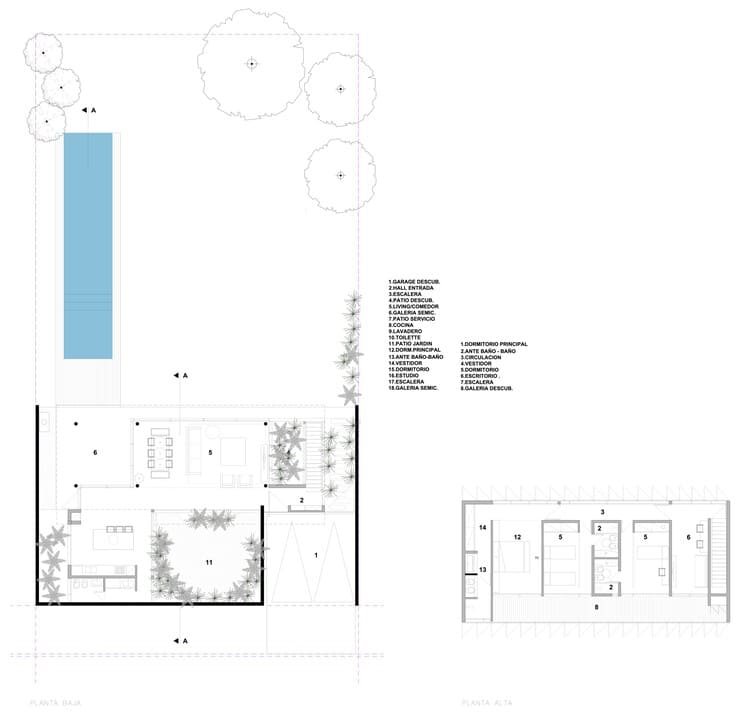

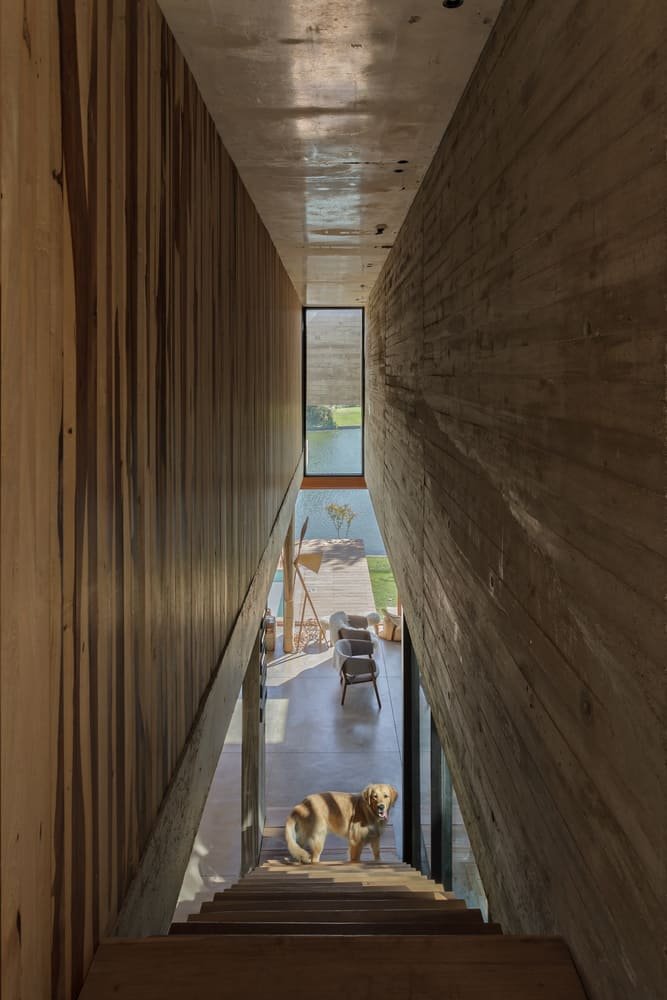

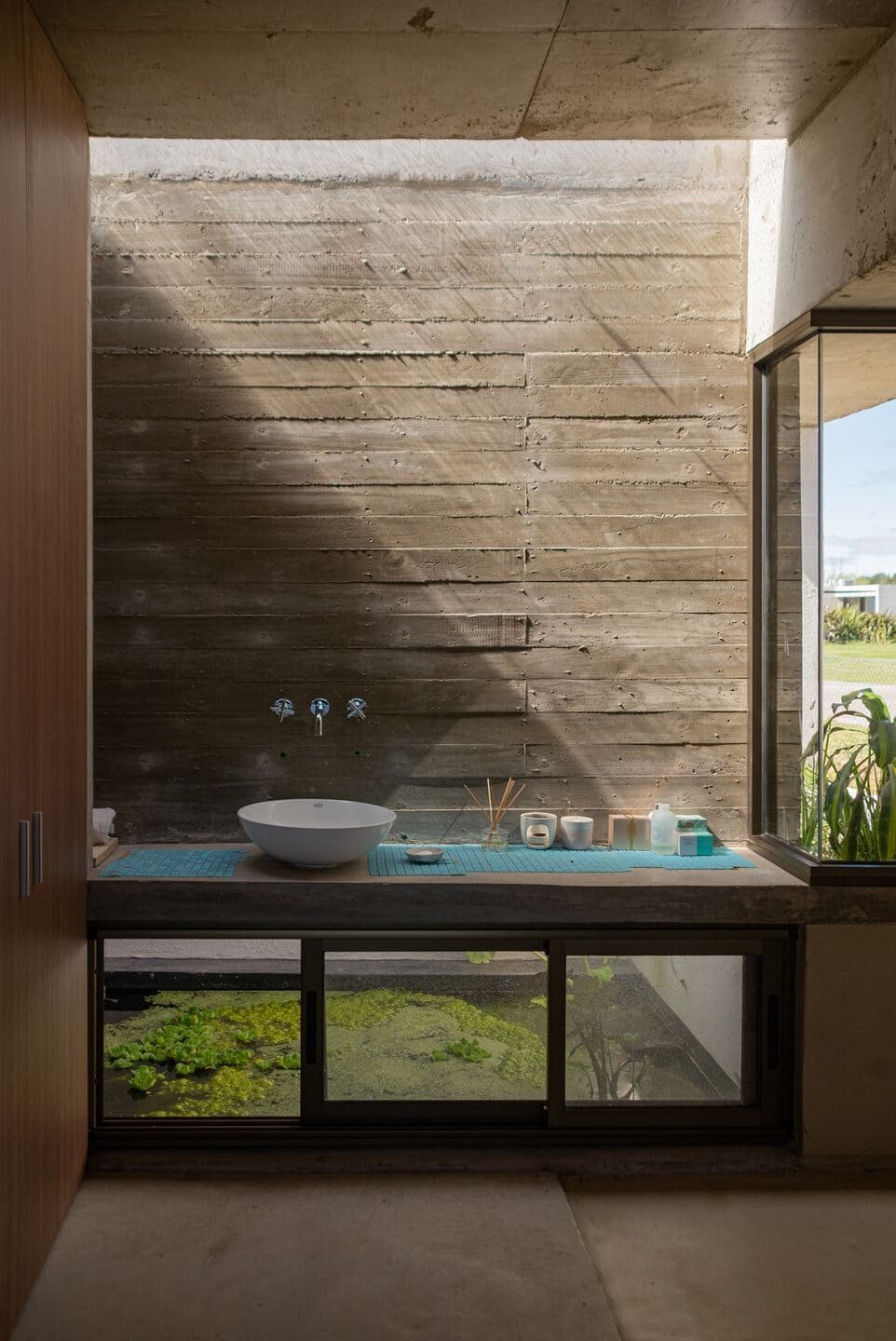

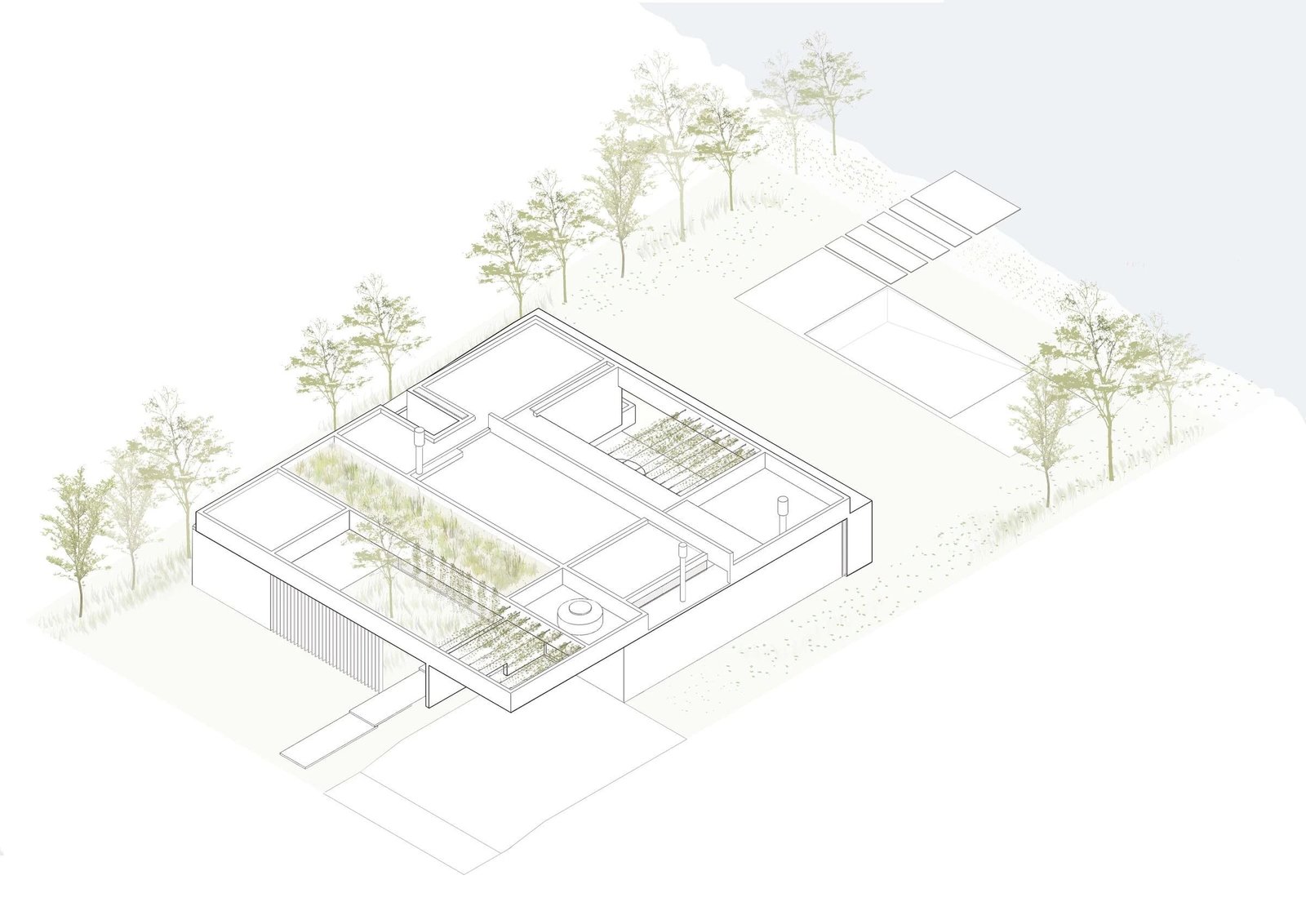

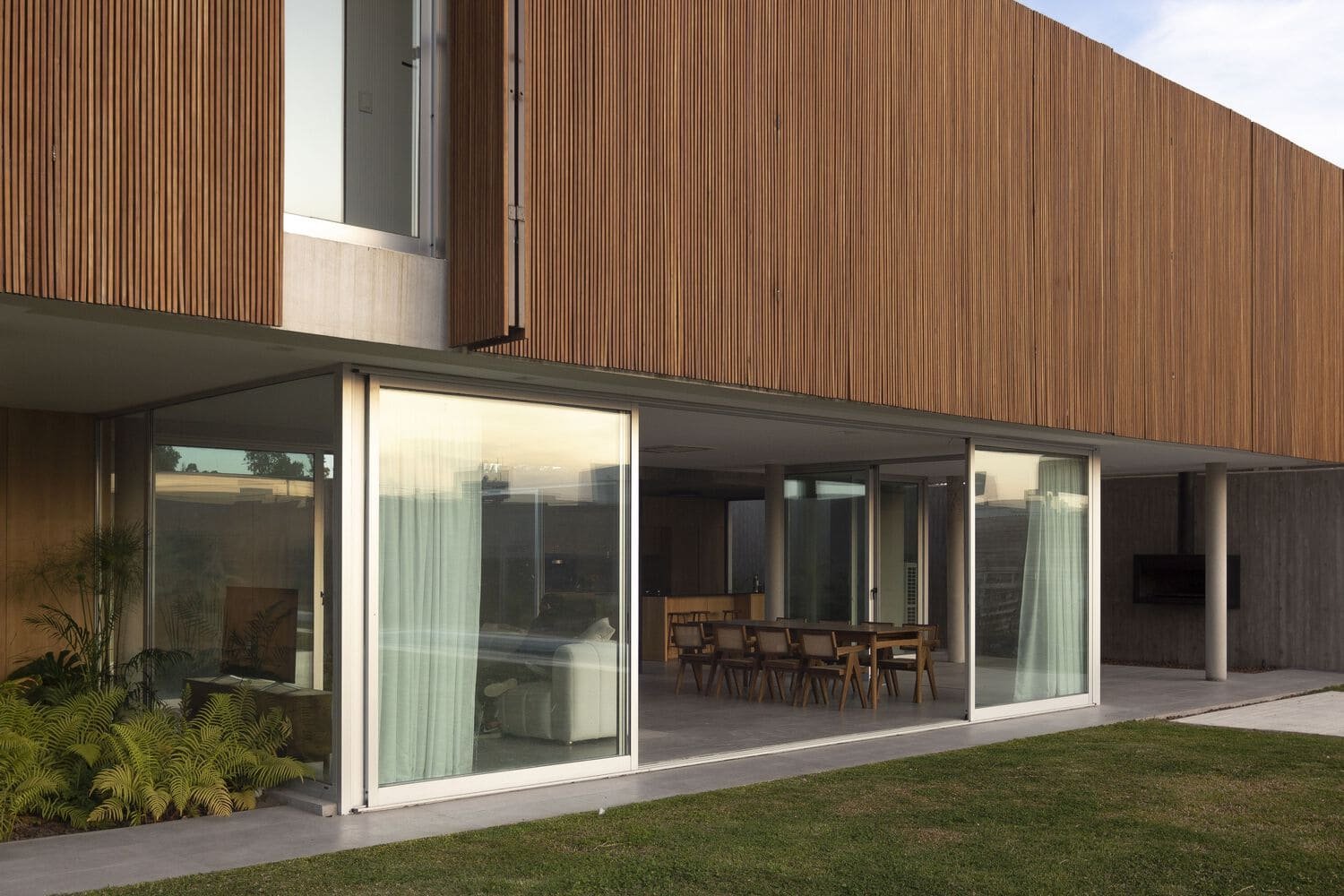

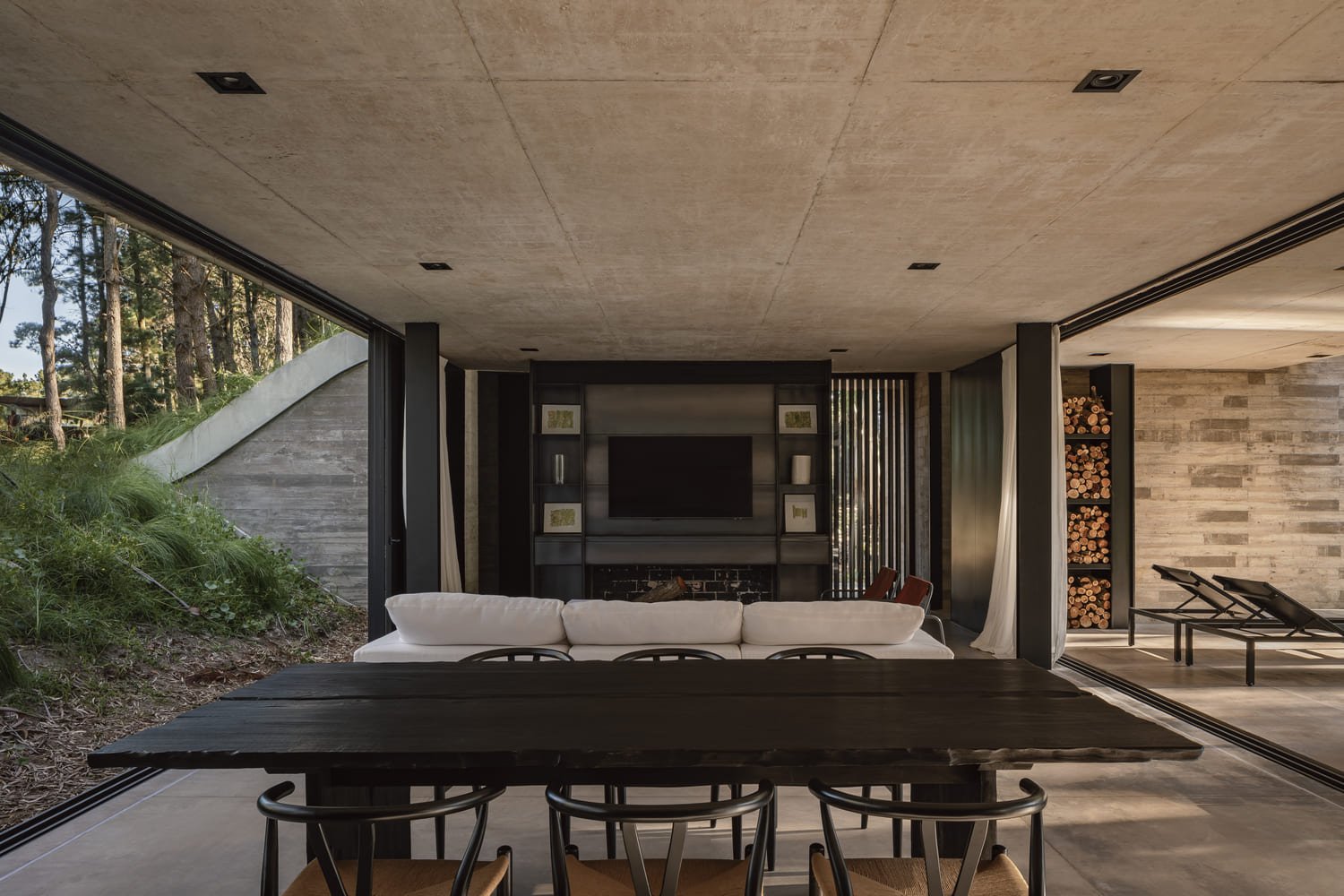

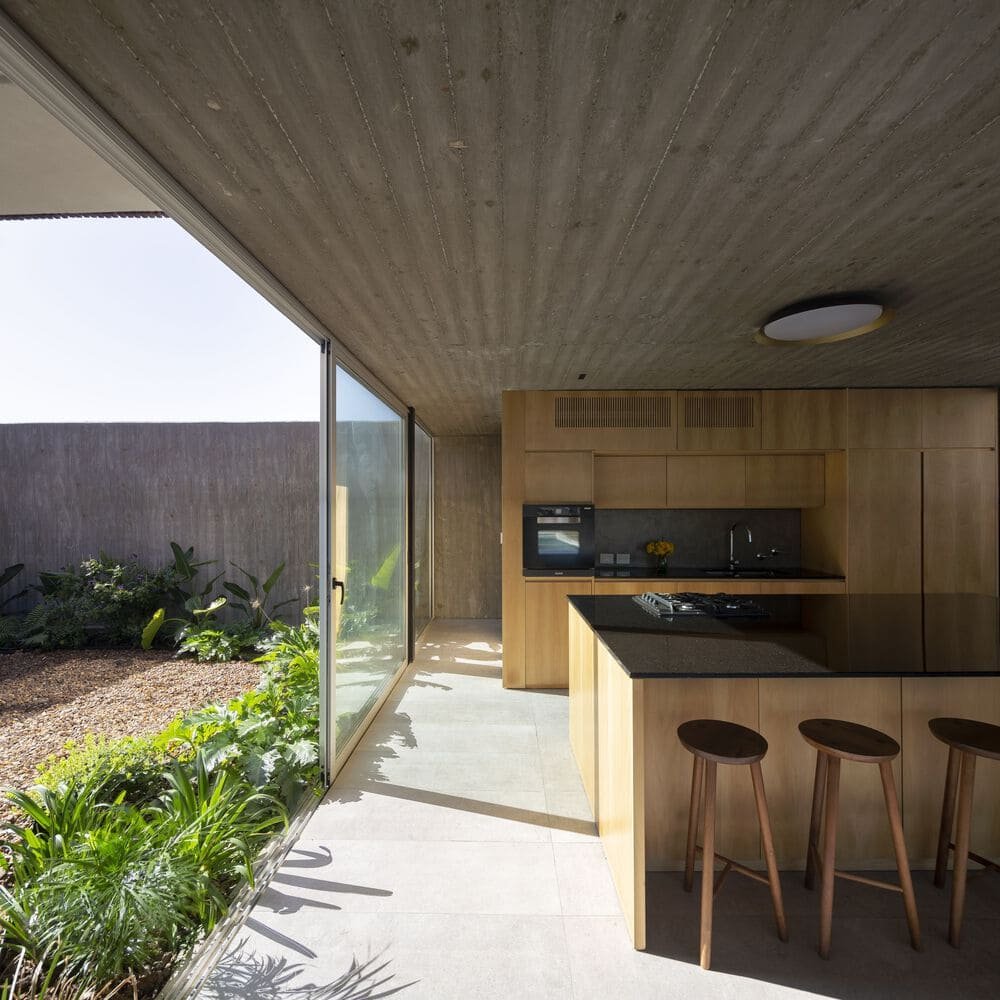

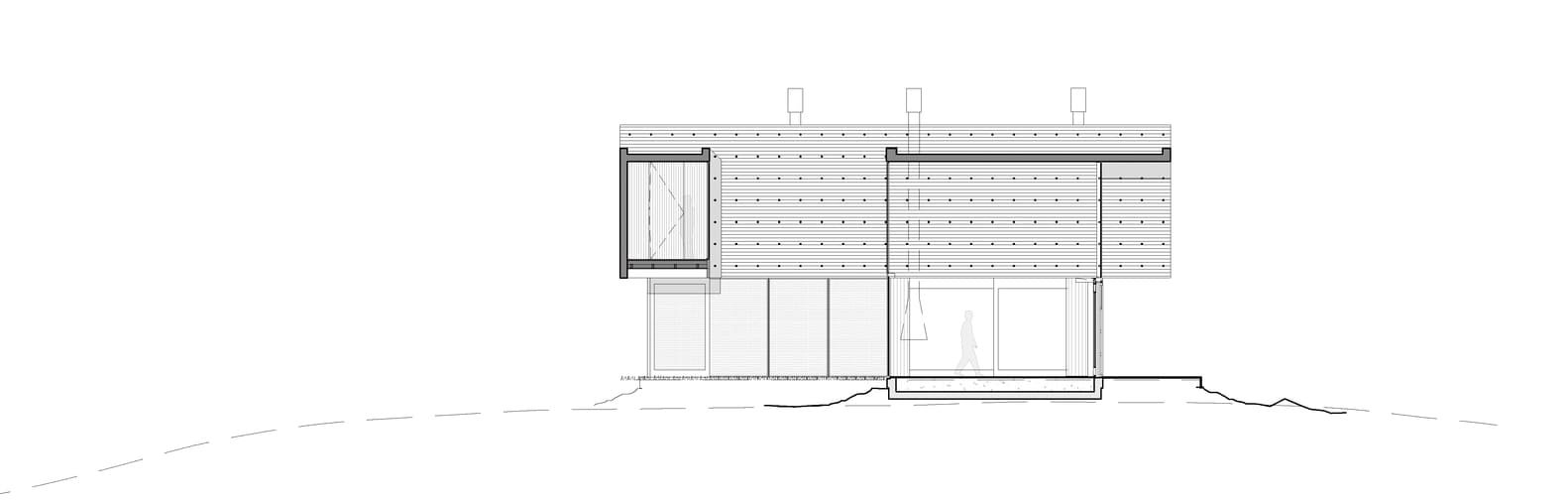

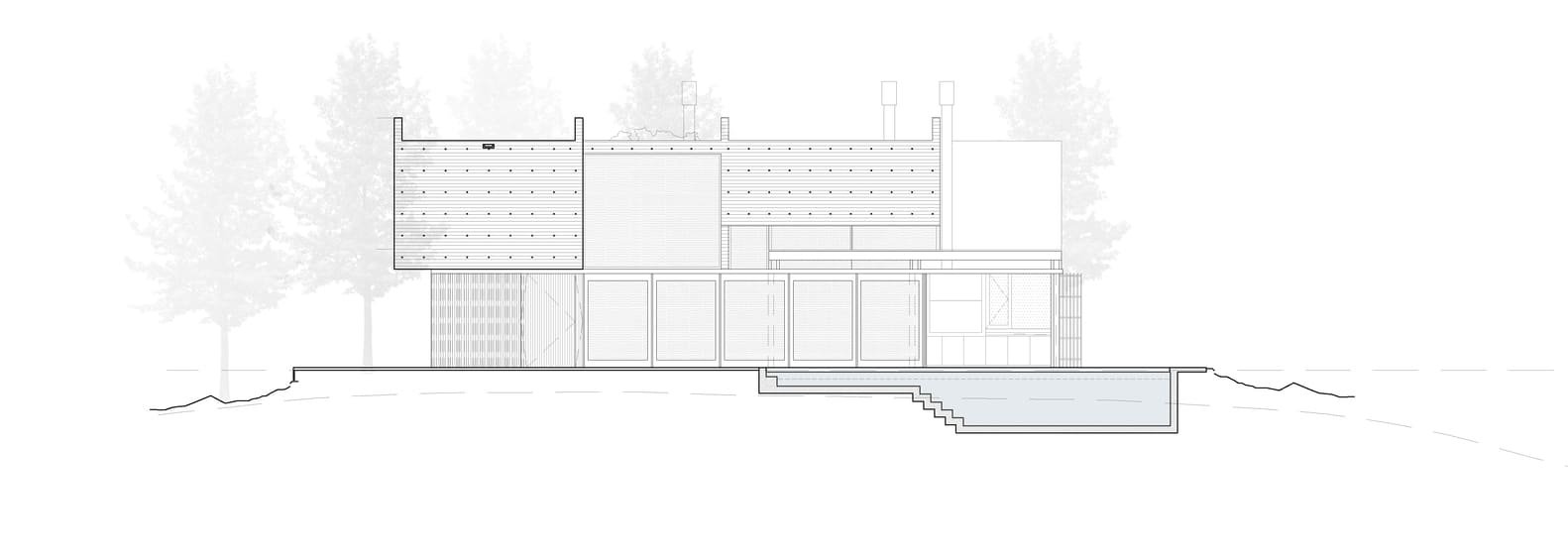

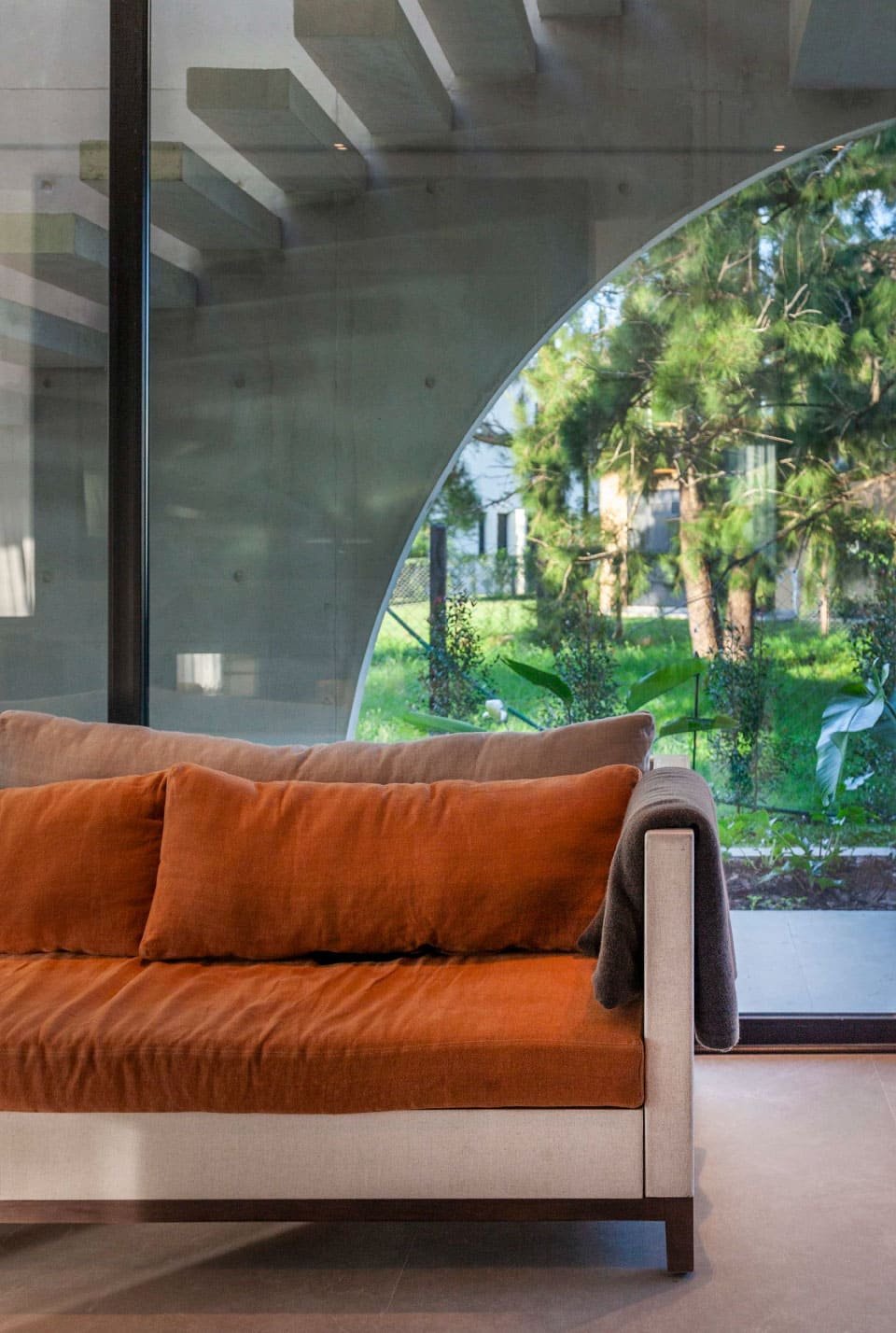

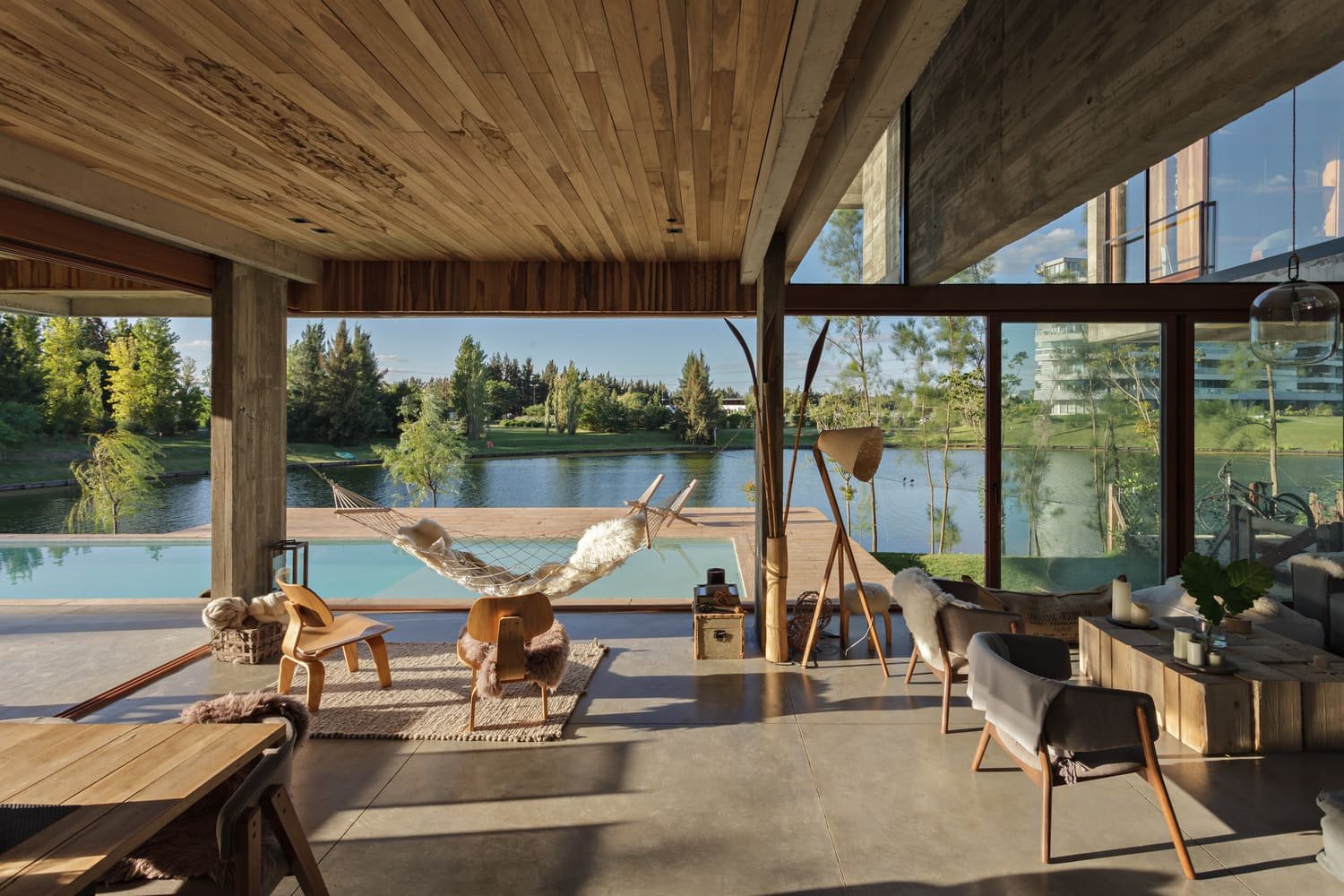

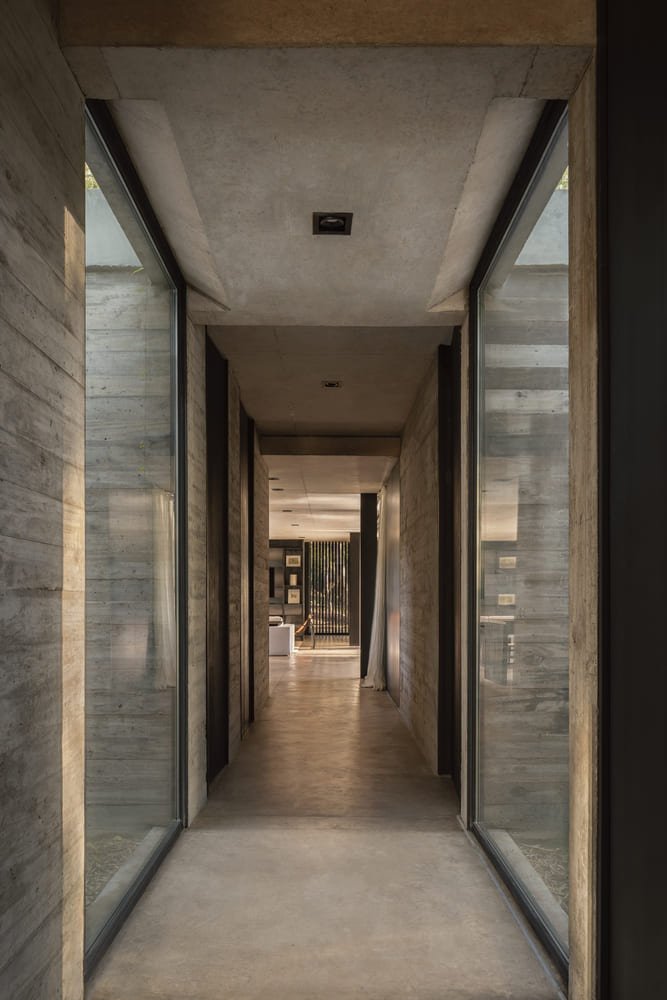

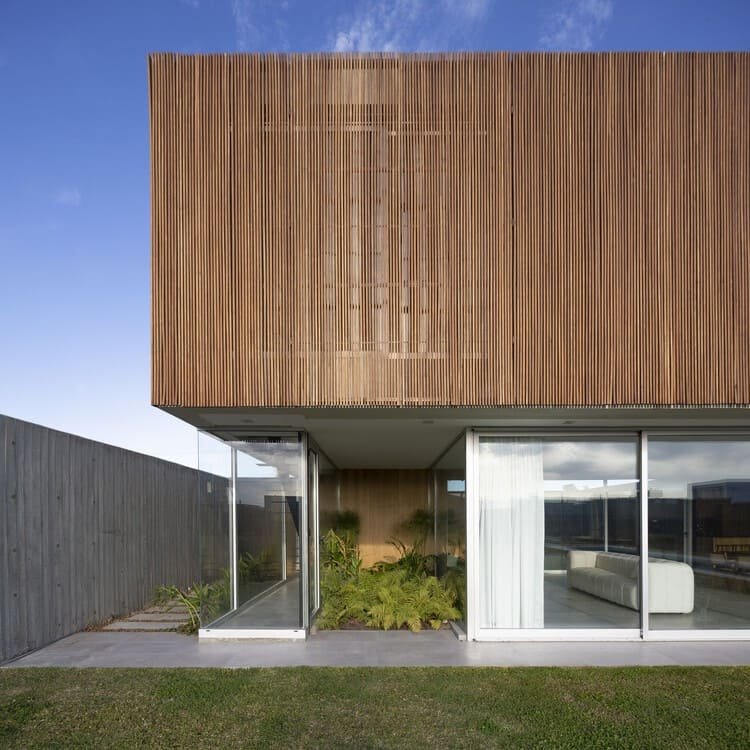

Referentes Arquitectónicos

Conceptos morfológicos y materiales que estructuran la propuesta. Haz clic en las imágenes para abrir la galería completa de cada obra.

03 — ESTRUCTURA FUNCIONAL

Programa de Necesidades

Distribución de superficies y ubicaciones clave para dar respuesta al esquema de vida social, laboral y de crecimiento de los comitentes.

03 — COMITENTE — DESCRIPCIÓN AMPLIADA

Pareja joven, sin hijos por el momento pero con planes de tener al menos 3 en el futuro.

Ambos trabajan de forma remota desde la vivienda y mantienen una vida social activa centrada en recibir gente en su propia casa (rol de anfitriones, no de "salir").

Perfil profesional

Define el estudio

Ella — contadora. Auditorías remotas, con salida ocasional a oficina/cliente (~1 vez por mes). Necesita concentración e imagen prolija en videollamadas. No recibe clientes en casa.

Él — arquitecto. Documentación técnica de forma virtual, con salidas a obra (1-2 veces por mes). Necesita mesa amplia para desplegar planos, buena luz natural controlada (sin reflejos en pantalla).

Comparten un estudio único de 20 m², subdivisible con puerta corredera doble de piso a techo: normalmente abierto y unificado, cerrable cuando alguno tiene una videollamada.

Vida social

Define la zona social y exterior

Anfitriones activos: reciben gente seguido en su casa, no salen. Estar-comedor-cocina en un solo ambiente integrado, sin cocina cerrada — la isla como protagonista frente a los invitados.

Pileta con protagonismo visual, vista directa desde el sector social. Parrilla semicubierta, junto a un toilette independiente cercano a pileta y parrilla, para que los invitados no tengan que entrar a la casa.

Cochera para 2 autos, con puerta de servicio cocina-cochera y acceso directo cochera-pileta sin atravesar el estudio.

Crianza futura

Define la estrategia de habitaciones

No quieren construir por etapas. Deciden construir el metraje completo desde el día uno.

Suite principal con vestidor y baño propio. Dos habitaciones de huéspedes, cada una con baño propio — hoy alojan visitas después de reuniones sociales, a futuro son dormitorios de los hijos.

Un ambiente flexible adicional de doble altura, de uso a definir.

297,34 m²
Total de la planta
incluye 76,83 m² exteriores
54,98 m²
Circulación
36,71 m²
Espacio privado
128,82 m²
Espacio público
76,83 m²
Exterior

Pasá el mouse o tocá un ambiente para ver su superficie.

Superficies de habitaciones según el modelo de Revit (Nivel 1 y Nivel 2). No incluyen el espesor de los muros. Cubierto cerrado 426,17 m² · galería y terrazas 108,62 m² · total 534,79 m². Servicio (lavadero, depósito, baño de oficina) suma en espacio privado; la oficina de planta alta cuenta como privado.

04 — ESTUDIO SOLAR

Estudio solar

El recorrido del sol sobre el lote a lo largo del día y del año: dónde cae la luz y la sombra sobre la galería, la pileta y las habitaciones.

--:--
Altura
Azimut
Luz solar
Horas de sol
AmanecerMediodíaAtardecer

Posición del sol calculada para 35,03° S y 58,42° O (San Vicente, hora oficial UTC−3). El norte verdadero está a 73° de «arriba» en las plantas, según el ángulo a norte real del modelo de Revit. La maqueta se muestra sin mobiliario.

05 — DESARROLLO GEOMÉTRICO

Modelado 3D de la Vivienda

Resolución espacial volumétrica aplicada directamente sobre el programa de necesidades establecido.

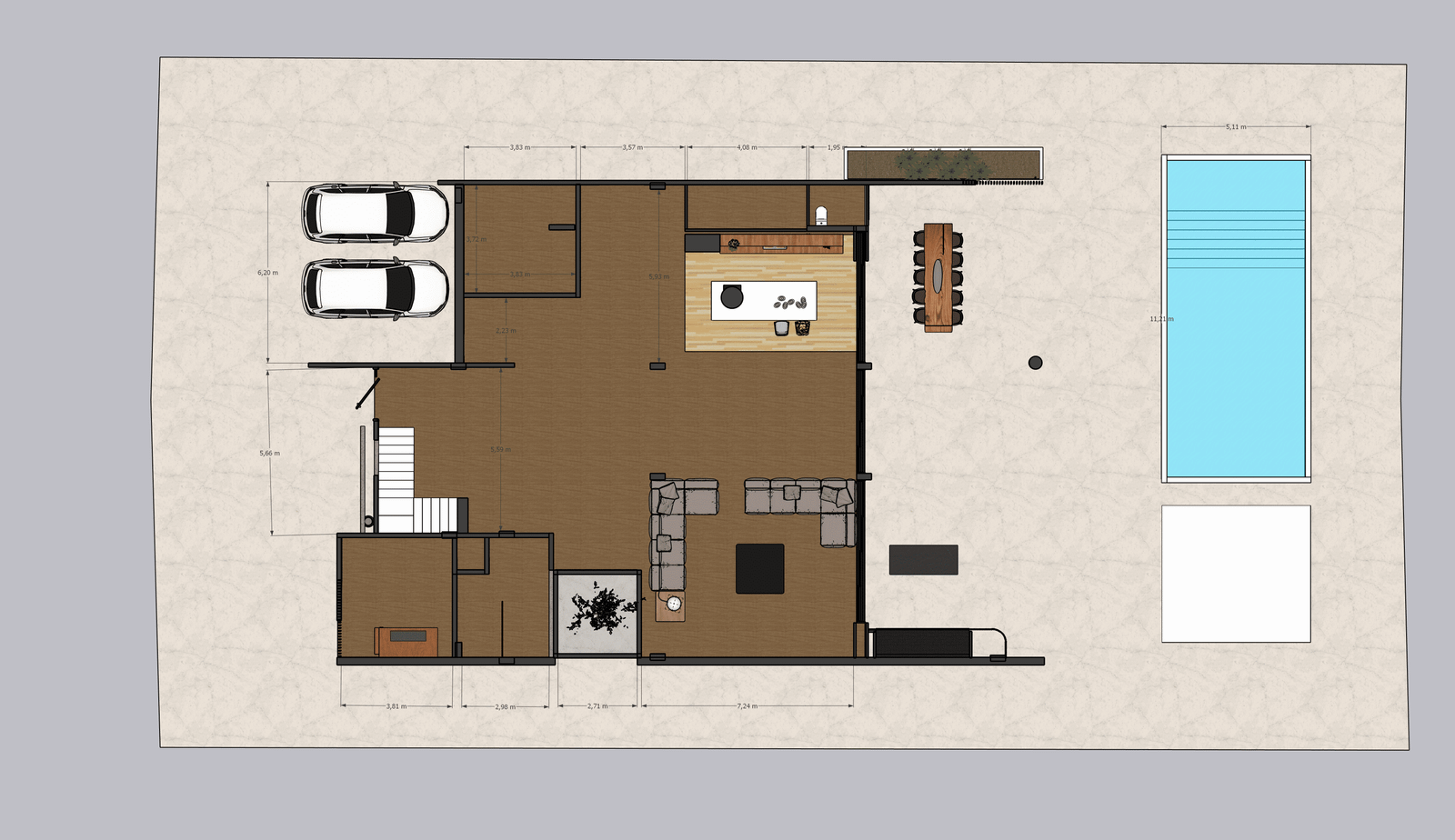

Modelado 1

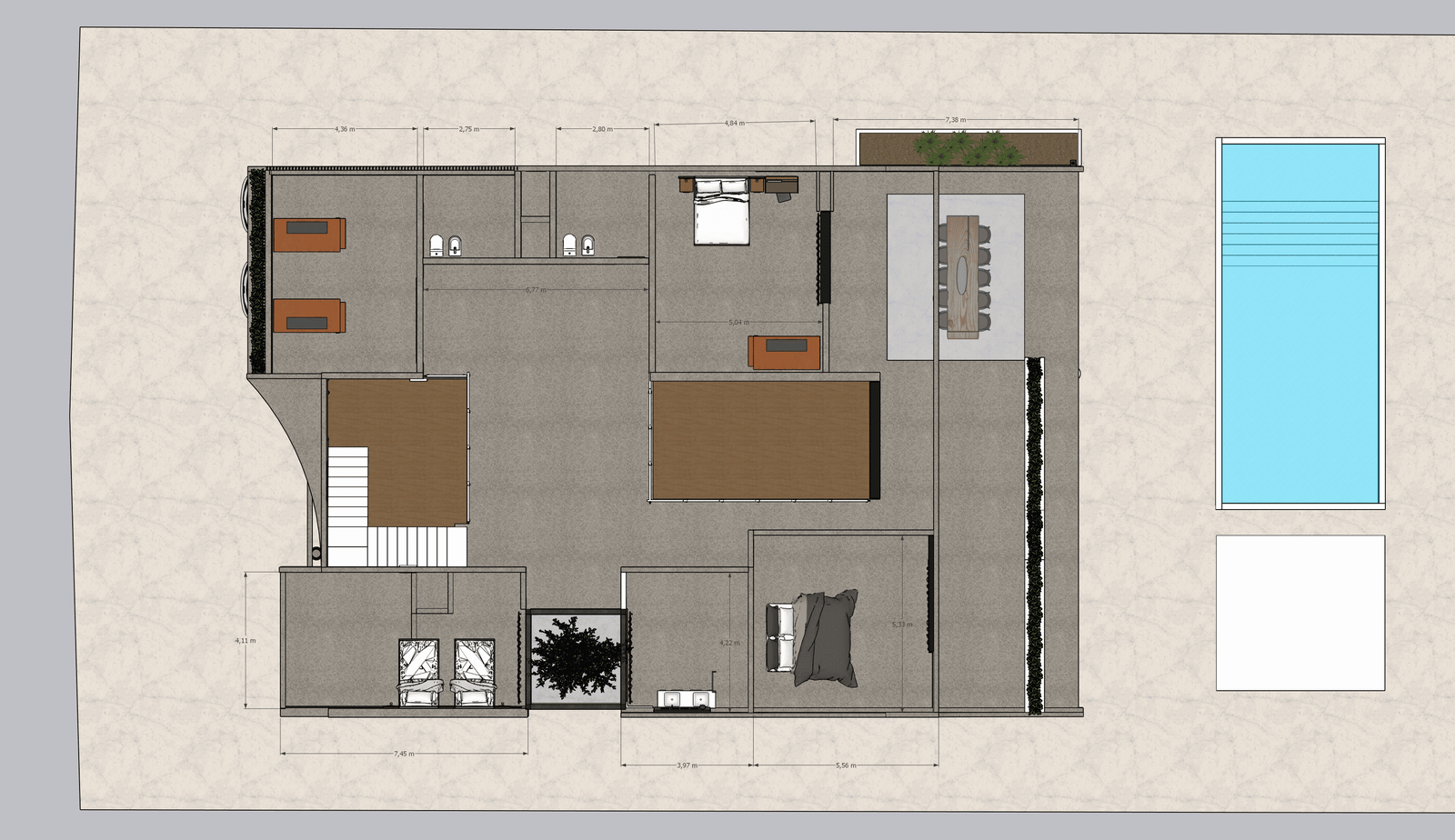

Modelado 2

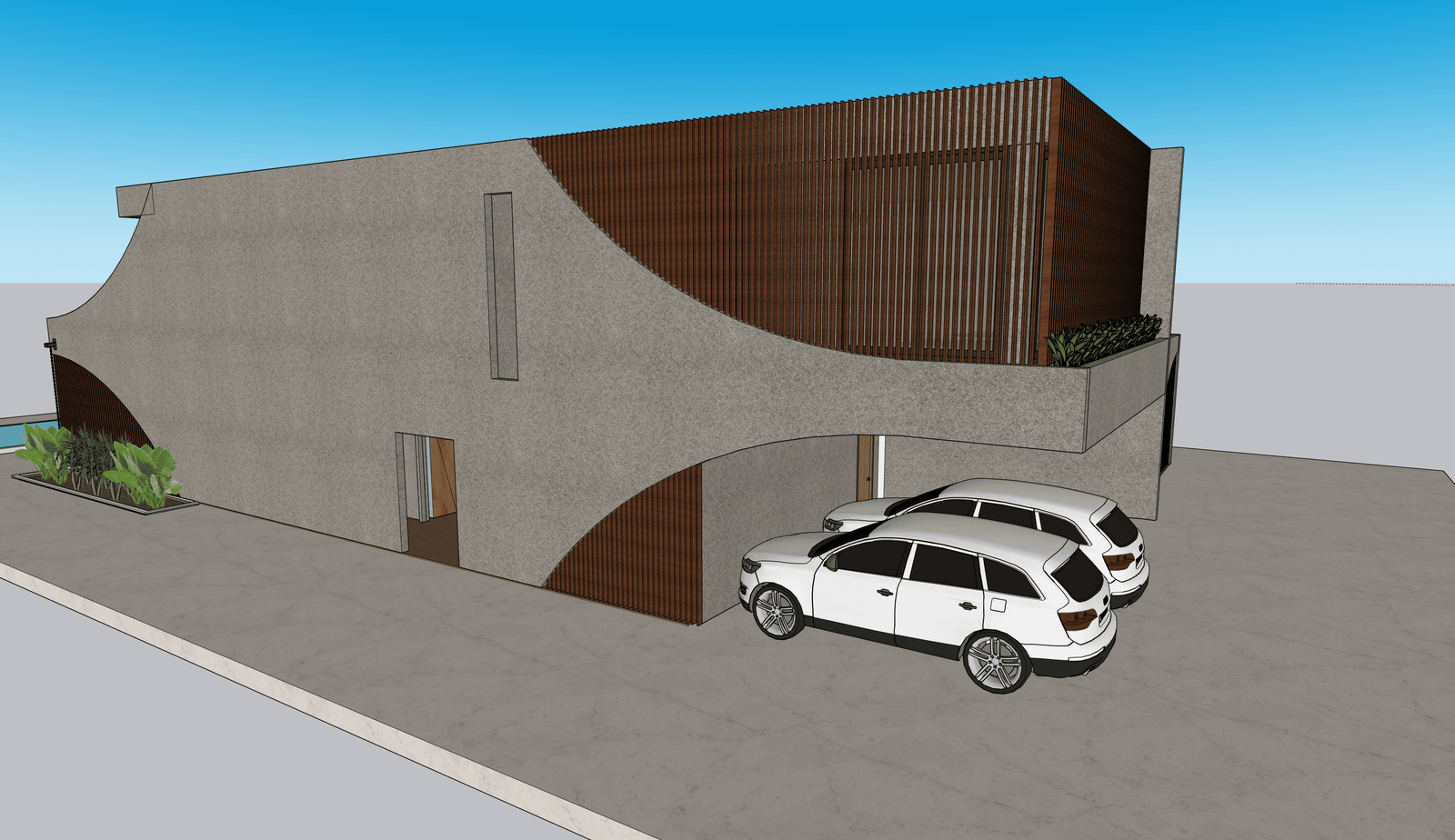

Modelado 3

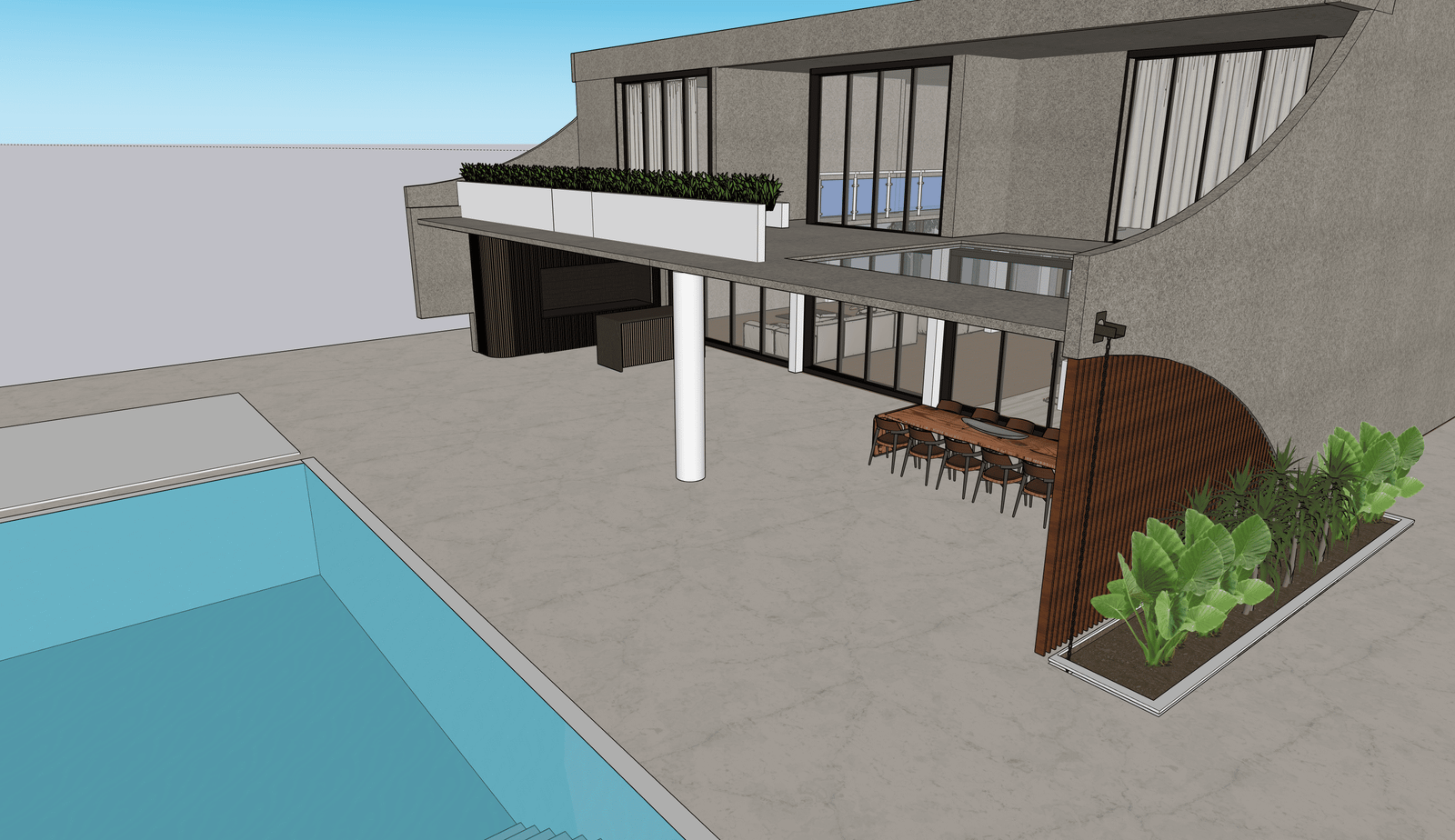

Modelado 4

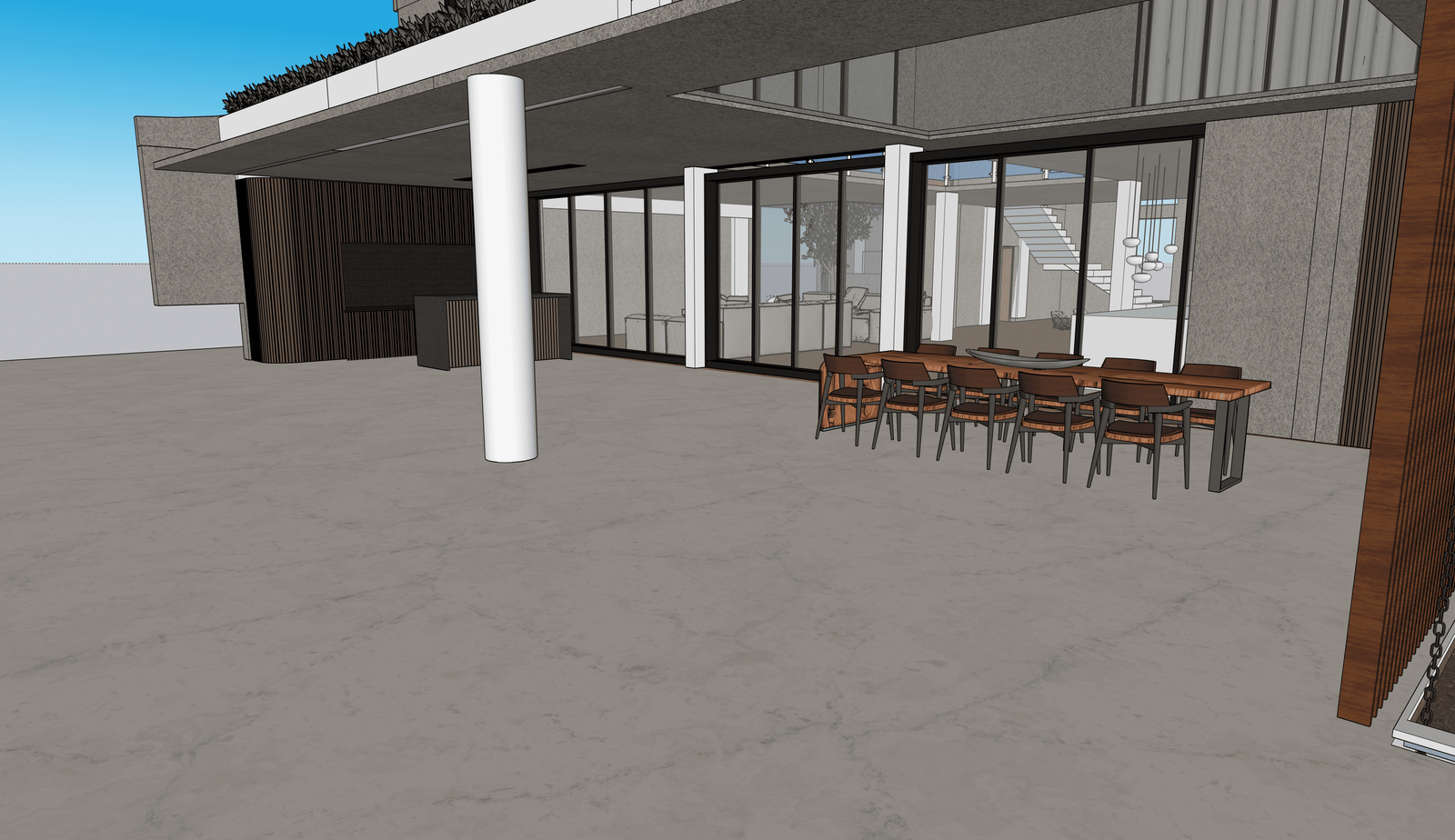

Modelado 5

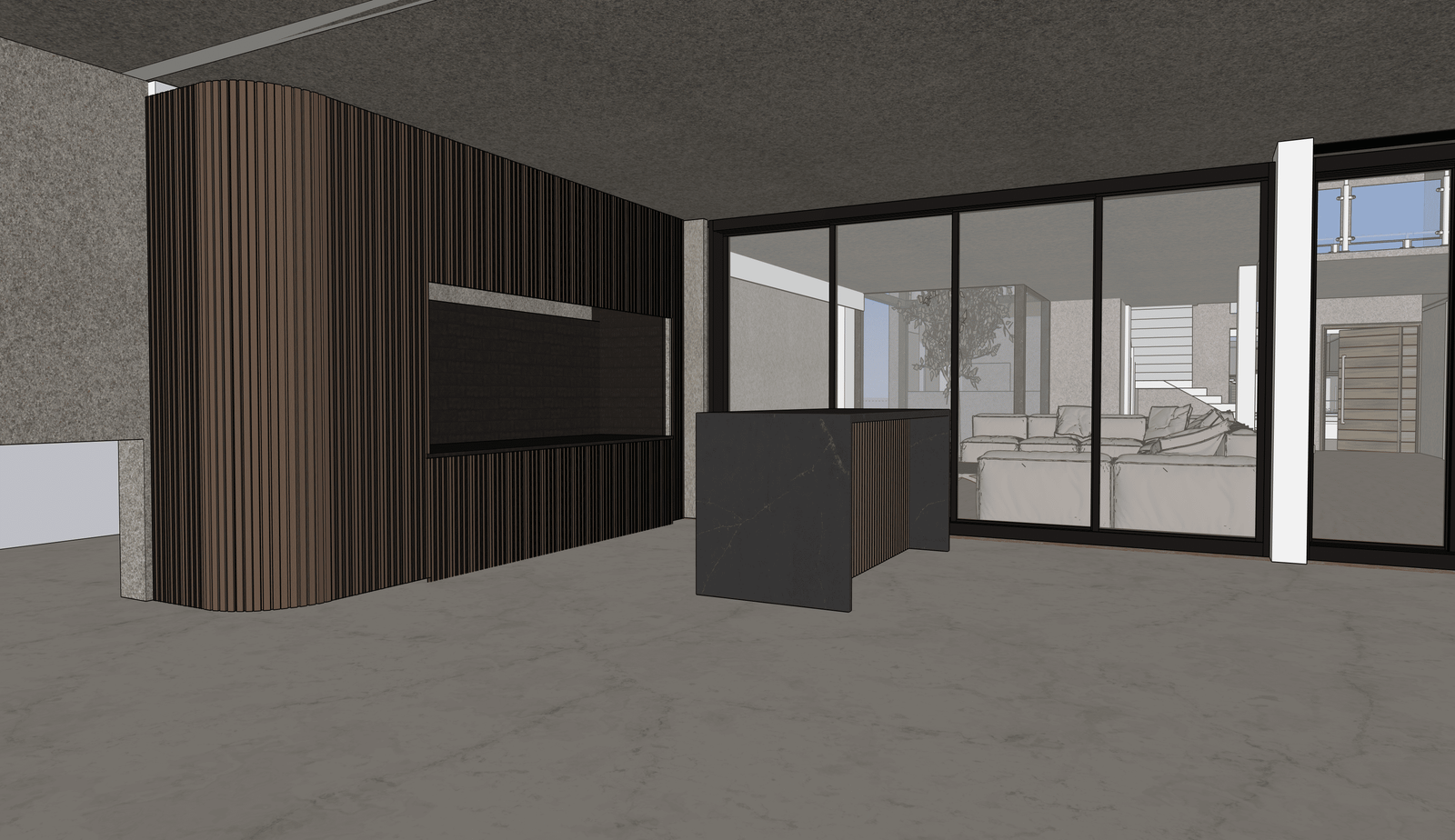

Modelado 6

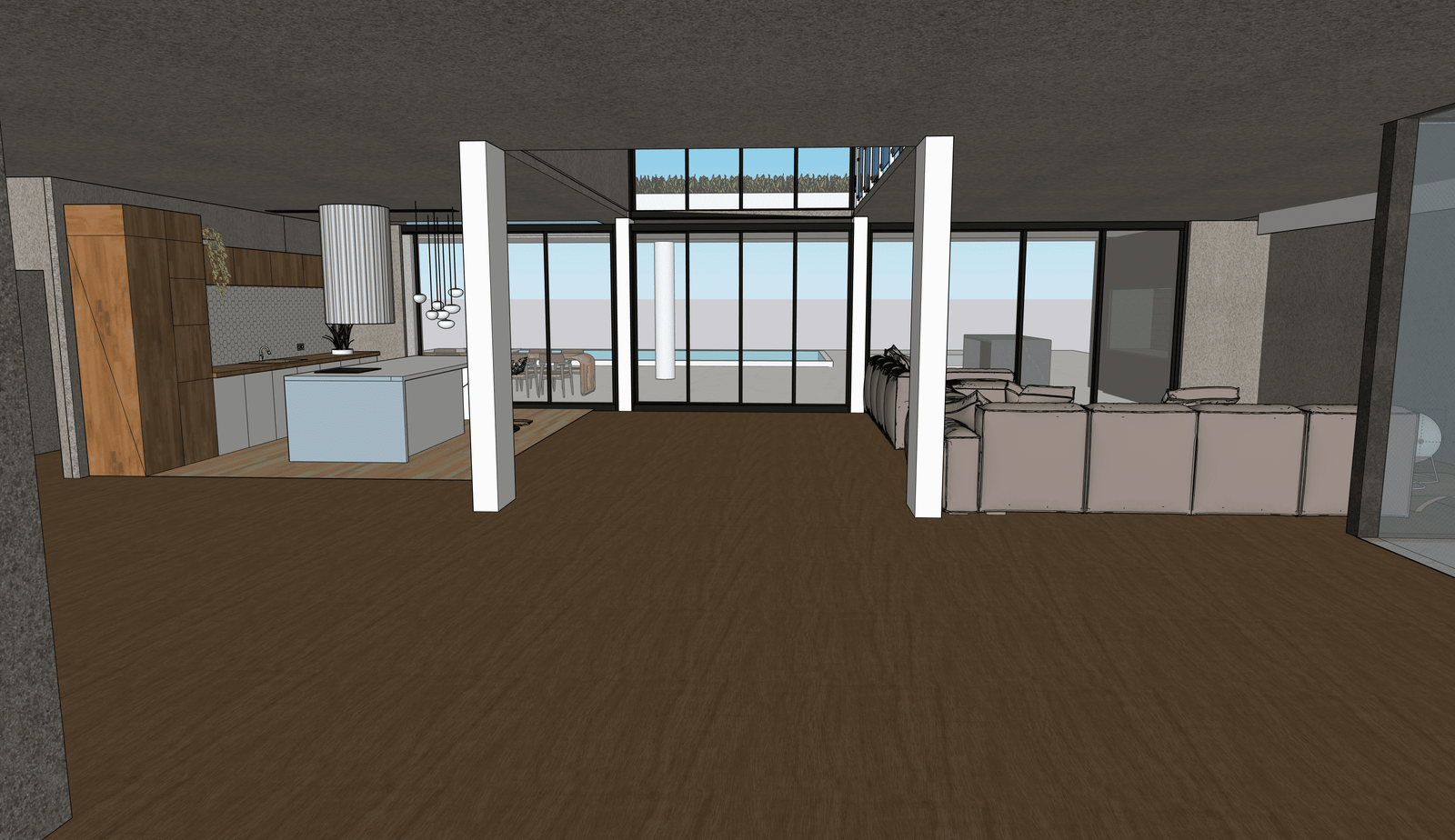

Modelado 7
Modelado 8
Modelado 9

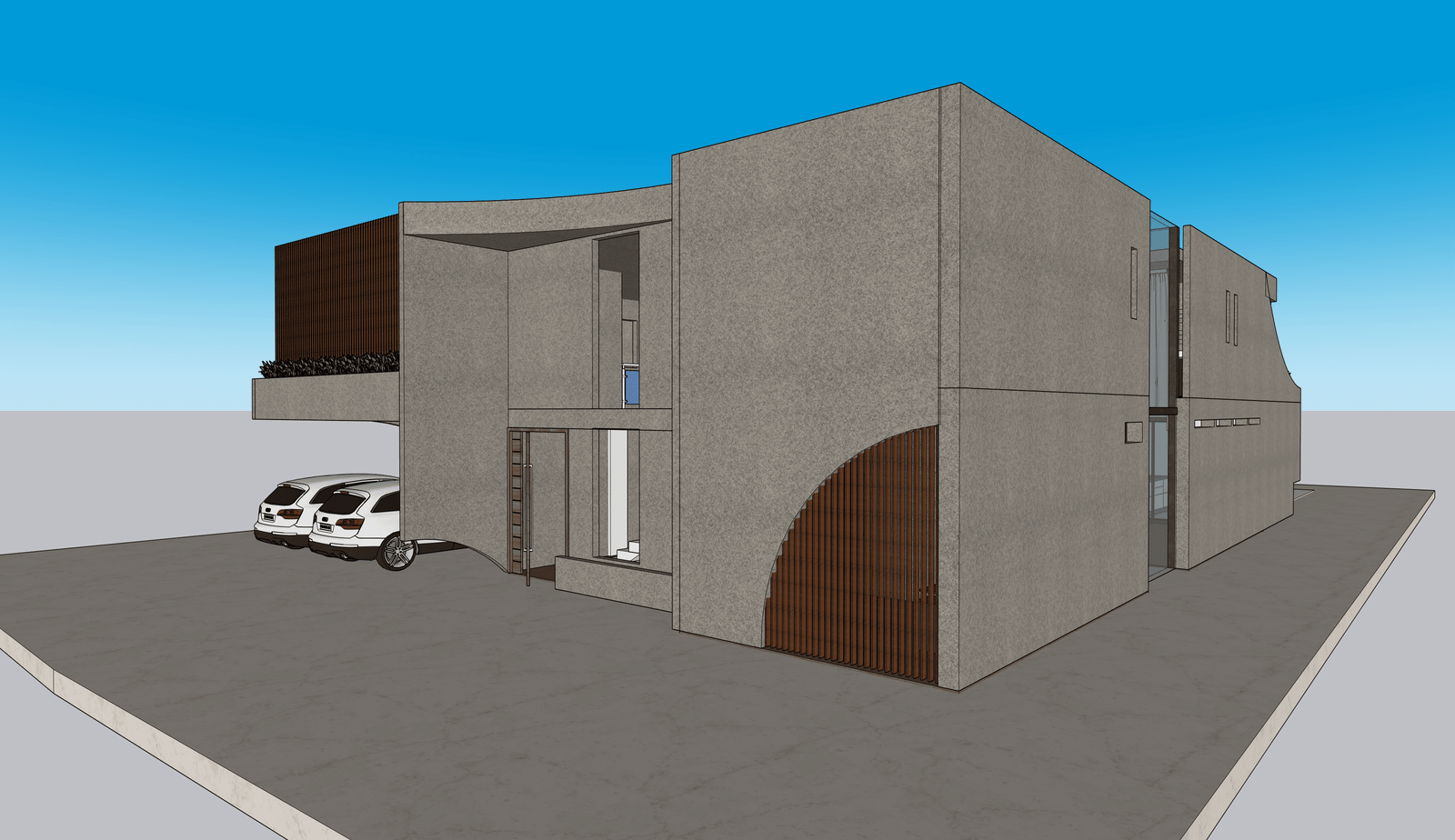

Modelado 10
06 — RESULTADO FINAL

Renders y Materialidad

Hormigón alisado, carpinterías de aluminio negro y entorno autóctono capturados bajo la iluminación del atardecer.

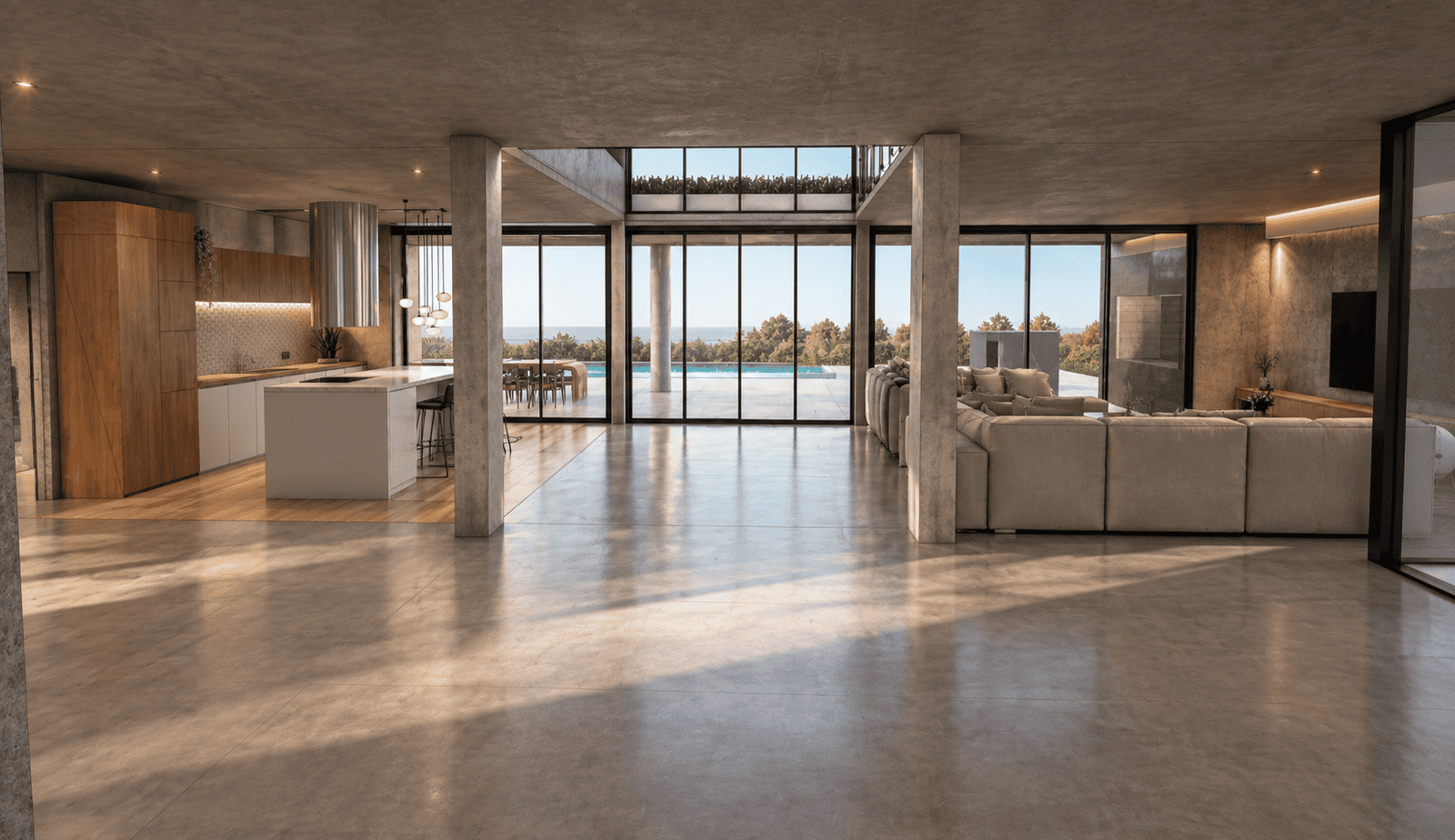

Render 1

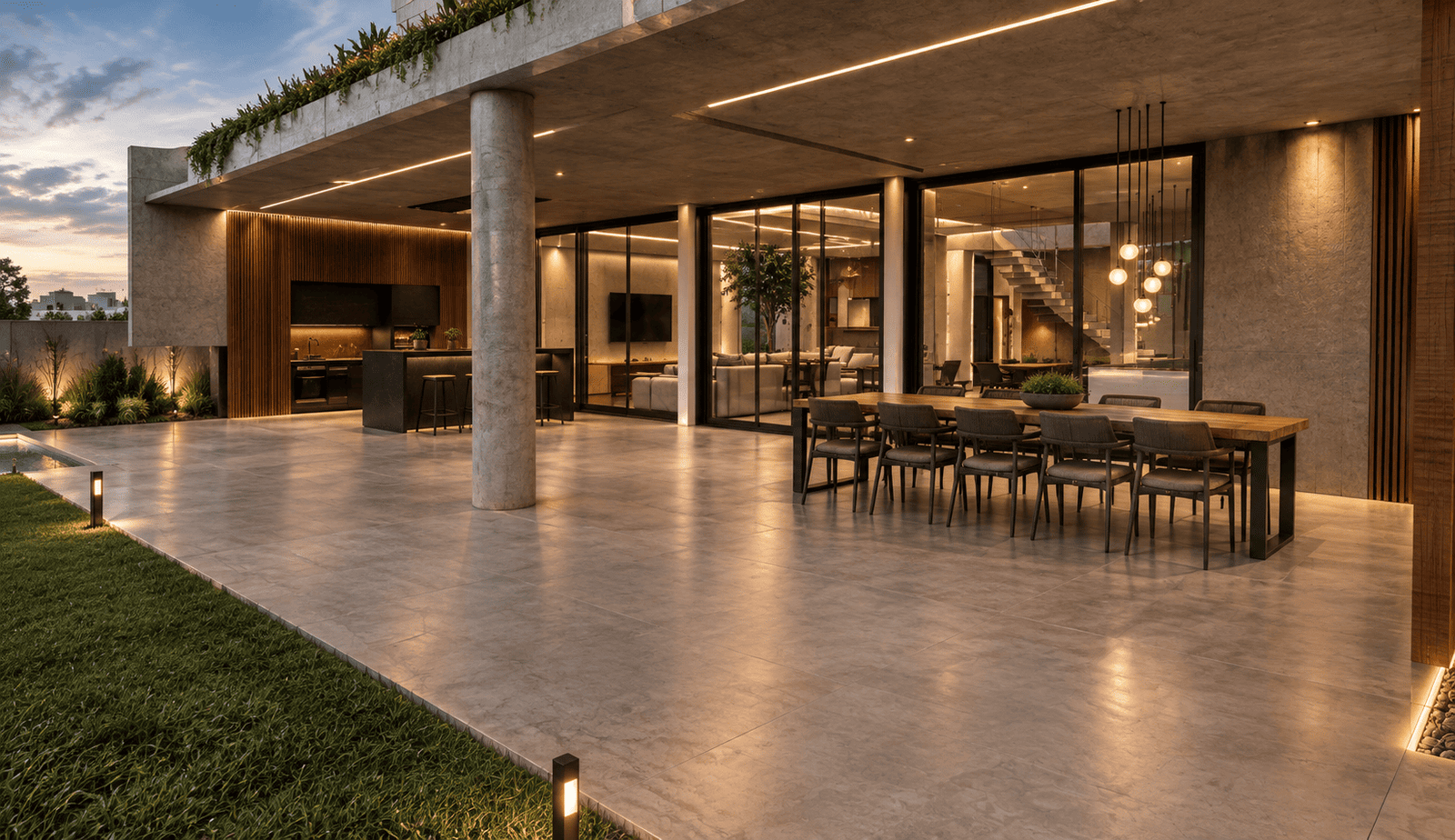

Render 2

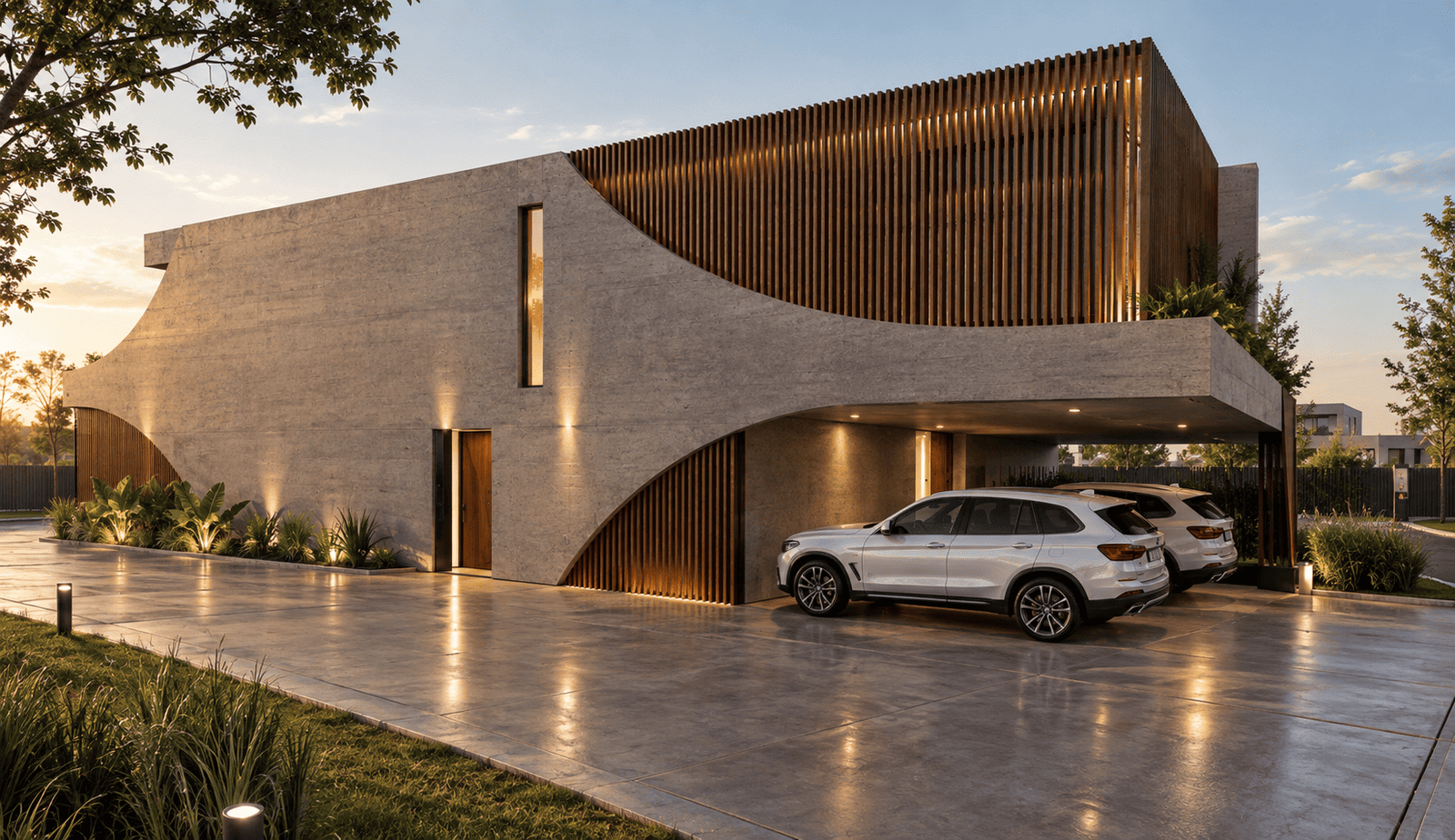

Render 3
Render 4
Render 5

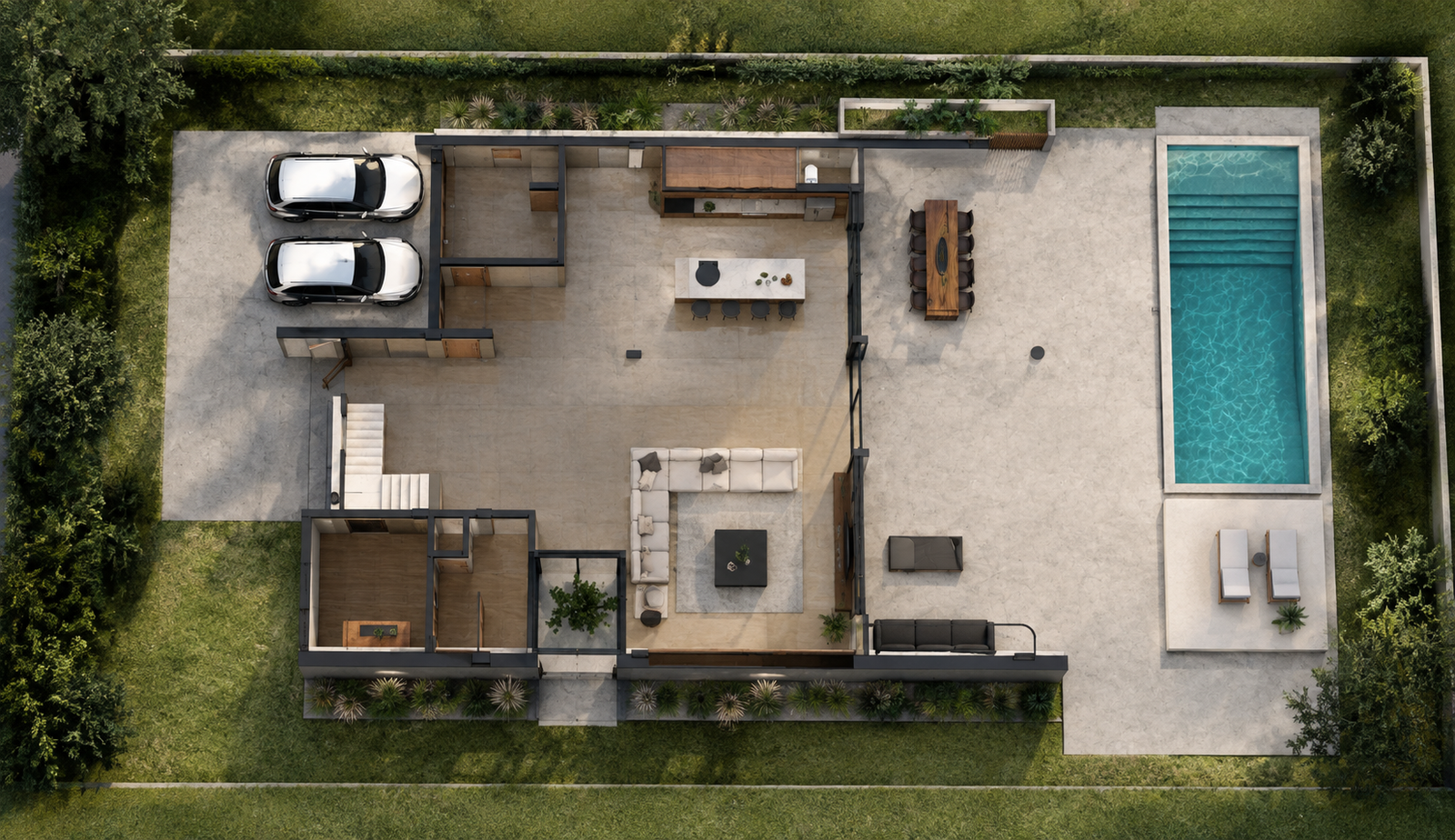

Render 6
07 — EXPERIENCIA ESPACIAL

Recorrido Virtual

Caminata inmersiva a través de los espacios interiores, patios de articulación y la relación franca hacia el fondo parquizado.
